¿Qué son las chapas colaborantes? Guía completa para construcción
¿Qué son las chapas colaborantes? Todo lo que debes saber
Las chapas colaborantes son un elemento fundamental en la construcción moderna, especialmente en estructuras de concreto armado y sistemas mixtos. Su función principal es actuar como una base o soporte que facilita la interacción entre diferentes materiales, mejorando la resistencia y estabilidad de las edificaciones. En este artículo, exploraremos en detalle qué son las chapas colaborantes, sus tipos, aplicaciones y ventajas en la industria de la construcción.
Definición y función de las chapas colaborantes
Las chapas colaborantes son láminas metálicas, generalmente de acero, que se utilizan como encofrado perdido en los sistemas de losas de concreto. Estas chapas quedan incorporadas permanentemente dentro de la estructura y colaboran con el concreto para soportar cargas, aumentando la rigidez y reduciendo el espesor de las losas.
Su principal función es actuar como una base sobre la cual se vierte el concreto, además de funcionar como armadura pasiva que transmite esfuerzos entre el acero y el concreto. Esto permite optimizar el uso de materiales y mejorar la eficiencia estructural.
Características principales
- Material: acero galvanizado o acero inoxidable para resistir la corrosión.
- Diseño: perforadas o con relieves para mejorar la adherencia con el concreto.
- Espesor: varía según el diseño estructural, comúnmente entre 0.7 y 1.2 mm.
- Instalación: rápida y sencilla, lo que reduce tiempos de obra.
Tipos de chapas colaborantes
Existen diferentes tipos de chapas colaborantes, que varían según su forma, acabado y aplicación. A continuación, describimos los más comunes:
1. Chapa lisa o plana
Es la forma más básica, utilizada cuando no se requiere una gran adherencia con el concreto. Su superficie es completamente lisa y se emplea en sistemas donde la carga es menor o se complementa con otros elementos estructurales.
2. Chapa perforada
Este tipo de chapa tiene perforaciones regulares que permiten una mejor unión mecánica con el concreto, aumentando la resistencia al deslizamiento. Es ideal para losas colaborantes en edificios y puentes.

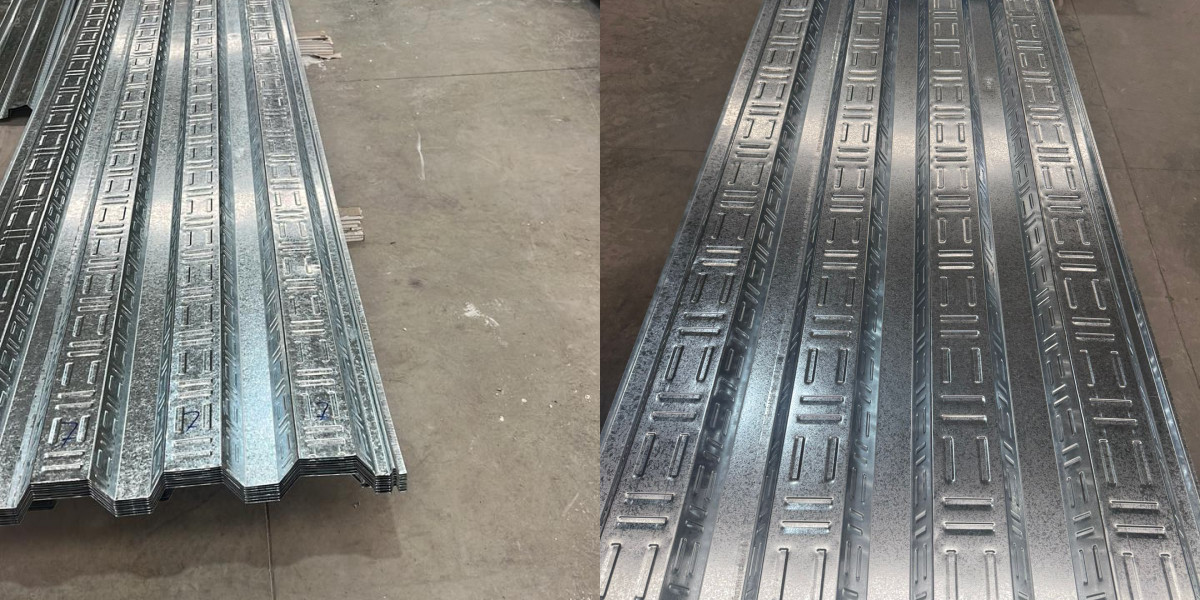

3. Chapa trapezoidal
También conocida como chapa acanalada, tiene un perfil ondulado o trapezoidal que incrementa su rigidez y capacidad portante. Es muy utilizada en la construcción de losas mixtas y techos metálicos.
Aplicaciones de las chapas colaborantes
Las chapas colaborantes se emplean principalmente en:
- Losas mixtas: combinan acero y concreto, donde las chapas colaborantes sirven como encofrado y refuerzo.
- Edificaciones comerciales y residenciales: para acelerar la construcción y mejorar la calidad estructural.
- Puentes y obras civiles: donde se requiere una alta resistencia y durabilidad.
- Rehabilitación estructural: para reforzar losas existentes sin necesidad de demolición.
Ventajas de usar chapas colaborantes en construcción
El uso de chapas colaborantes ofrece múltiples beneficios:
- Reducción de costos: al disminuir el uso de encofrados tradicionales y acortar tiempos de obra.
- Mayor resistencia estructural: gracias a la colaboración entre acero y concreto.
- Rapidez en la instalación: facilitando un proceso constructivo más eficiente.
- Disminución del peso propio: lo que puede reducir las cargas en los elementos estructurales.
- Flexibilidad de diseño: permiten crear losas delgadas con grandes luces.
Normativas y consideraciones técnicas
Para garantizar la seguridad y eficiencia, las chapas colaborantes deben cumplir con normativas técnicas específicas, como las establecidas por el American Institute of Steel Construction (AISC) o las normas locales de construcción en Perú. Entre las consideraciones más importantes se incluyen:
- Espesor mínimo de la chapa para soportar cargas de construcción.
- Calidad del acero y resistencia a la corrosión.
- Diseño adecuado de las perforaciones o relieves para optimizar la adherencia.
- Compatibilidad con el sistema estructural y tipo de losa.
Consejos para la instalación correcta de chapas colaborantes
Para aprovechar al máximo las propiedades de las chapas colaborantes, es fundamental seguir ciertas recomendaciones durante su instalación:
- Asegurar una correcta fijación de las chapas al soporte estructural para evitar desplazamientos durante el vaciado del concreto.
- Verificar que las chapas estén limpias y libres de óxido para mejorar la adherencia.
- Utilizar las chapas adecuadas según el tipo de losa y carga prevista.
- Coordinar con el equipo de diseño estructural para garantizar la compatibilidad y seguridad.
Preguntas Frecuentes
¿Qué materiales se utilizan para fabricar chapas colaborantes?
Generalmente, se fabrican de acero galvanizado o acero inoxidable, lo que les proporciona resistencia a la corrosión y durabilidad en la estructura.
¿Las chapas colaborantes pueden usarse en cualquier tipo de construcción?
Sí, pero son especialmente recomendadas en edificaciones con losas mixtas, puentes y estructuras que requieren rapidez y eficiencia en la construcción.
¿Cómo se asegura la adherencia entre la chapa y el concreto?
Mediante perforaciones, relieves o perfiles trapezoidales en la chapa que permiten un anclaje mecánico efectivo con el concreto.
¿Se pueden reutilizar las chapas colaborantes?
No, las chapas colaborantes quedan integradas permanentemente dentro de la estructura, por lo que no son reutilizables.
¿Cuáles son las principales ventajas de usar chapas colaborantes?
Ofrecen reducción en costos y tiempo de obra, mayor resistencia estructural, disminución del peso propio y flexibilidad en el diseño de losas.
