Peso de Losa Colaborante de Acero: Cálculo y Guía Completa
Peso de Losa Colaborante de Acero: Guía Completa para tu Proyecto
La losa colaborante de acero es una solución estructural ampliamente utilizada en la construcción moderna, gracias a su rapidez de instalación, eficiencia y resistencia. Uno de los aspectos fundamentales para el cálculo y diseño de estructuras que emplean este tipo de losas es conocer el peso de la losa colaborante de acero. En este artículo, te explicamos todo lo que necesitas saber sobre este tema, desde qué es una losa colaborante, sus componentes, hasta cómo calcular su peso y su impacto en el diseño estructural.
¿Qué es una Losa Colaborante de Acero?
Una losa colaborante de acero es un sistema de entrepiso que combina una placa metálica acanalada con un recubrimiento de concreto. La placa metálica actúa como encofrado permanente y, al mismo tiempo, como refuerzo para la losa de concreto, colaborando en la resistencia estructural de la misma.
Este sistema permite reducir tiempos de construcción, disminuir el peso propio de la estructura y mejorar la capacidad portante, lo que lo hace ideal para edificaciones comerciales, industriales y residenciales.
Componentes de la Losa Colaborante de Acero
1. Perfil Metálico

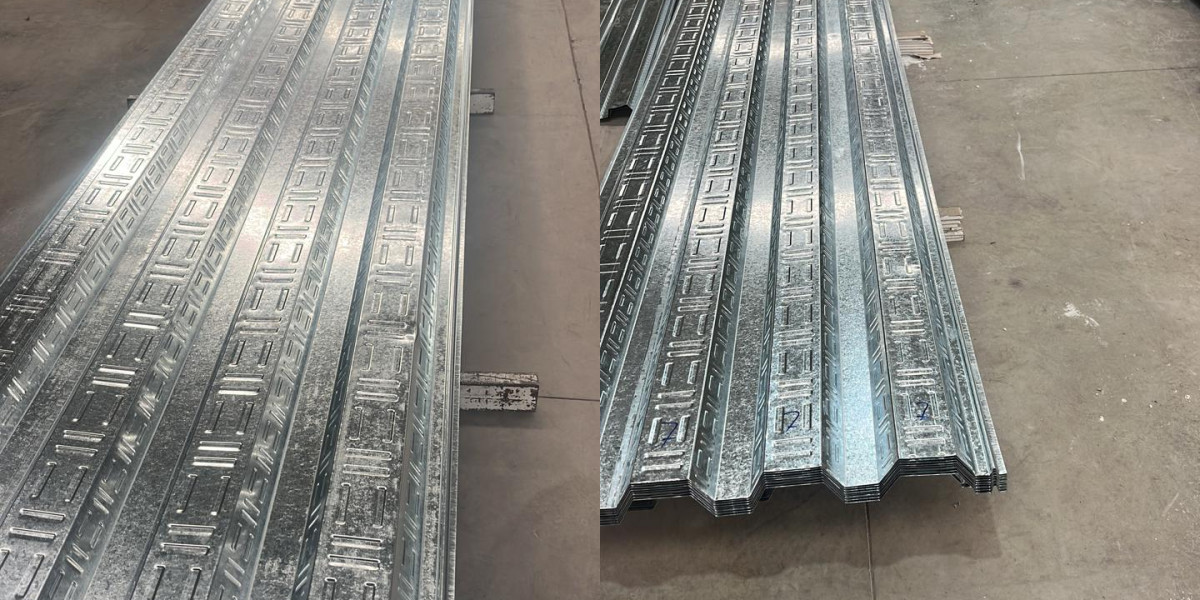

El perfil metálico es una lámina de acero galvanizado conformada en frío que tiene una geometría acanalada. Esta forma acanalada es la que proporciona rigidez y soporte para el concreto que se vierte encima. Los perfiles pueden variar en ancho, altura y espesor, dependiendo del requerimiento estructural.
2. Concreto
El concreto se vierte sobre el perfil metálico y, al endurecerse, trabaja en conjunto con la placa para soportar cargas estructurales. En muchos casos, se utiliza concreto de alta resistencia para optimizar el desempeño del sistema.
3. Refuerzos Adicionales
En algunos diseños, se incluyen refuerzos adicionales, como mallas de acero o barras de refuerzo, para mejorar la capacidad de carga y controlar el agrietamiento del concreto.
¿Por qué es Importante Conocer el Peso de la Losa Colaborante de Acero?
El peso propio de la losa colaborante afecta directamente el diseño estructural de una edificación. Un cálculo adecuado permite:
- Dimensionar correctamente vigas y columnas.
- Calcular cargas muertas y vivas.
- Garantizar la seguridad y estabilidad de la estructura.
- Optimizar el uso de materiales, reduciendo costos.
Por ello, conocer el peso exacto de la losa colaborante de acero es indispensable para ingenieros civiles y arquitectos.
Cálculo del Peso de la Losa Colaborante de Acero
El peso de la losa colaborante se compone del peso del perfil metálico y del peso del concreto que se vierte sobre él. A continuación, explicamos cómo calcular cada uno:
Peso del Perfil Metálico
El peso del perfil metálico depende de su espesor, ancho y longitud. Se puede obtener consultando las especificaciones técnicas del fabricante o calculándolo con la siguiente fórmula:
Peso perfil metálico (kg/m²) = Espesor (m) × Ancho útil (m) × Densidad del acero (kg/m³)
Considerando que la densidad del acero es aproximadamente 7850 kg/m³.
Peso del Concreto
El peso del concreto se calcula multiplicando el espesor del recubrimiento por la densidad del concreto:
Peso concreto (kg/m²) = Espesor de concreto (m) × Densidad del concreto (kg/m³)
La densidad típica del concreto varía entre 2200 y 2500 kg/m³, dependiendo de su mezcla y tipo.
Ejemplo de Cálculo
Supongamos un perfil metálico con espesor de 0.7 mm (0.0007 m), ancho útil de 1 m, y un recubrimiento de concreto de 5 cm (0.05 m) con una densidad de 2400 kg/m³.
- Peso del perfil: 0.0007 m × 1 m × 7850 kg/m³ = 5.495 kg/m²
- Peso del concreto: 0.05 m × 2400 kg/m³ = 120 kg/m²
- Peso total de la losa colaborante: 5.495 + 120 = 125.495 kg/m²
Este valor es el peso propio que debe considerarse para el diseño estructural.
Factores que Influyen en el Peso de la Losa Colaborante
Además del espesor y las dimensiones del perfil y el concreto, otros factores pueden afectar el peso total:
- Tipo de concreto: Concreto ligero o pesado modificará la densidad.
- Espesor del recubrimiento: Puede variar según requerimientos estructurales o acústicos.
- Perfil metálico: Diferentes perfiles tienen distintas geometrías y espesores.
- Refuerzos adicionales: Agregar barras o mallas incrementa el peso.
Ventajas de Utilizar Losa Colaborante de Acero
Conocer y optimizar el peso de la losa colaborante permite aprovechar las múltiples ventajas de este sistema, tales como:
- Rapidez en la construcción: El perfil metálico actúa como encofrado permanente, eliminando etapas de encofrado tradicional.
- Reducción del peso estructural: Permite diseñar estructuras más ligeras y económicas.
- Mayor resistencia y durabilidad: La combinación de acero y concreto mejora el desempeño mecánico.
- Flexibilidad en diseño: Se adapta a diferentes tipos de edificaciones y estilos arquitectónicos.
Consideraciones Finales para el Diseño y Construcción
Antes de decidir el tipo y dimensiones de la losa colaborante de acero, es fundamental realizar un análisis detallado que incluya el cálculo del peso propio y la evaluación de cargas totales. Asimismo, se recomienda trabajar con proveedores certificados y respetar las normas técnicas nacionales e internacionales.
Una correcta selección y cálculo no solo garantiza la seguridad estructural, sino que también optimiza costos y tiempos en la obra.
Preguntas Frecuentes
¿Cuál es la densidad promedio del acero para los perfiles metálicos?
La densidad promedio del acero es aproximadamente 7850 kg/m³, valor que se utiliza para calcular el peso del perfil metálico.
¿Cómo afecta el espesor del recubrimiento de concreto al peso total?
El espesor del recubrimiento determina la cantidad de concreto que se vierte sobre el perfil metálico, por lo que un mayor espesor incrementa el peso total de la losa colaborante.
¿Puedo usar concreto ligero para reducir el peso de la losa?
Sí, el uso de concreto ligero disminuye la densidad del material y, por ende, el peso total de la losa colaborante, lo que puede ser beneficioso en diseños que requieran menor carga muerta.
¿El perfil metálico de la losa colaborante se puede reutilizar?
Generalmente, el perfil metálico actúa como encofrado permanente y no se reutiliza, ya que queda integrado al sistema estructural junto con el concreto.
¿Qué normas se deben seguir para el diseño de losas colaborantes?
En Perú, se recomienda seguir la Norma Técnica E.030 para estructuras de concreto y las normas internacionales como el AISC para perfiles metálicos, además de consultar especificaciones de fabricantes y profesionales especializados.
