Medidas de la Losa Colaborante: Guía Completa para su Diseño y Construcción

La losa colaborante es un elemento estructural utilizado ampliamente en la construcción moderna debido a su eficiencia y funcionalidad. Este tipo de losa combina acero y concreto para crear una estructura resistente y ligera, ideal para diferentes tipos de edificaciones. En este artículo, exploraremos las medidas recomendadas para la losa colaborante, su diseño, características y ventajas, con el fin de proporcionarte una guía completa y práctica.

¿Qué es una Losa Colaborante?

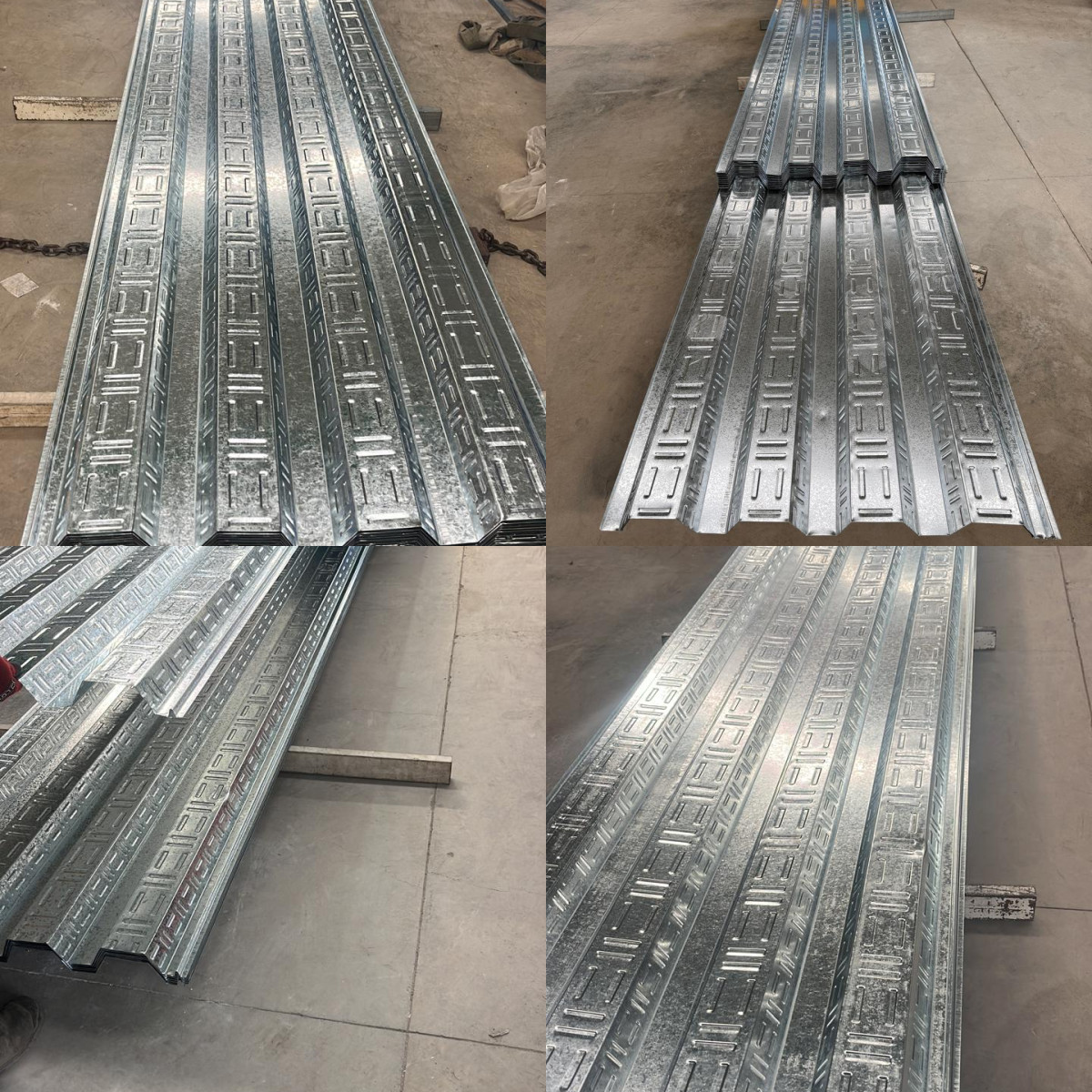

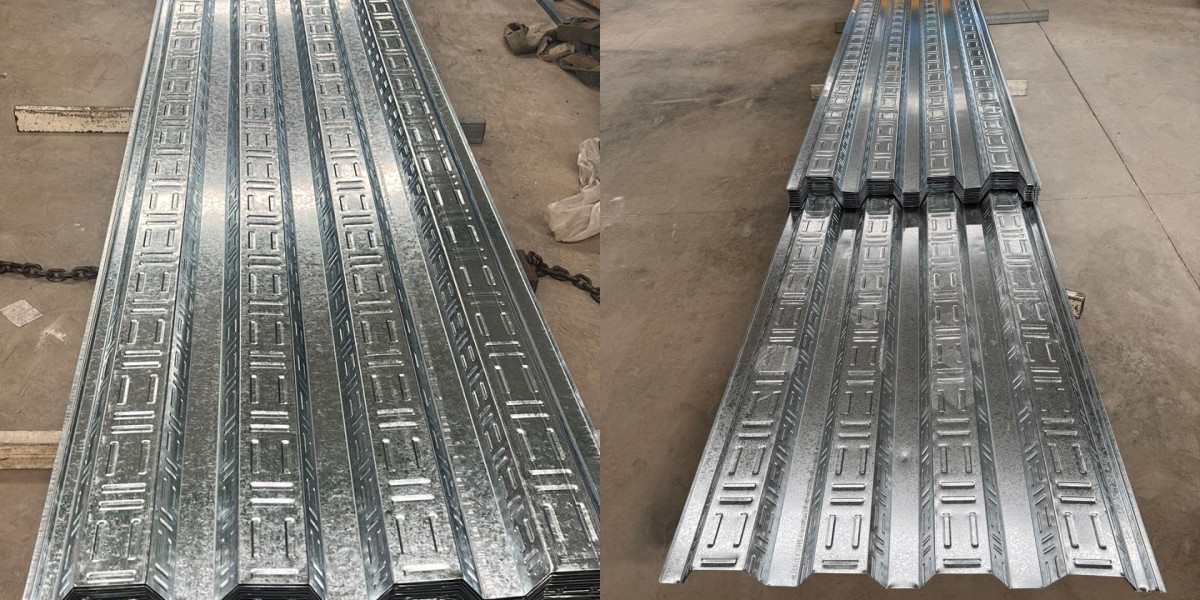

La losa colaborante es un sistema constructivo compuesto por una lámina metálica perfilada que actúa como encofrado perdido y refuerzo para el concreto, formando una losa compuesta. Esta lámina metálica tiene una forma trapezoidal que permite el anclaje con el concreto, mejorando la resistencia estructural.

Este sistema es comúnmente utilizado en edificios residenciales, comerciales e industriales, ya que permite una rápida instalación y reduce el peso total de la estructura en comparación con las losas tradicionales de concreto armado.

Importancia de las Medidas en la Losa Colaborante

Las medidas de la losa colaborante son fundamentales para garantizar la seguridad, funcionalidad y durabilidad de la estructura. Estas medidas incluyen el espesor del concreto, el perfil de la lámina metálica, el ancho útil, y la distancia entre apoyos. Un diseño adecuado asegura que la losa soporte las cargas previstas y cumpla con las normativas vigentes.

Espesor del Concreto

El espesor del concreto sobre la losa colaborante suele variar entre 4 a 6 cm en la capa superior, dependiendo de la carga y uso previsto. En algunos casos, puede ser mayor si se requiere mayor resistencia o aislamiento acústico y térmico.

Perfil de la Lámina Metálica

La lámina metálica tiene un perfil trapezoidal con alturas que varían generalmente entre 25 mm y 60 mm. La elección del perfil depende de la carga estructural y el diseño arquitectónico. Perfiles más altos ofrecen mayor rigidez y resistencia.

Ancho Útil

El ancho útil de la lámina metálica también es crucial. Normalmente, las láminas tienen un ancho útil de 90 cm a 120 cm, lo que facilita su transporte, manejo e instalación en obra.

Distancia entre Apoyos

La distancia entre apoyos o vigas sobre las cuales descansa la losa colaborante suele estar en un rango de 2.5 a 4 metros. Esta medida influye directamente en el diseño del perfil y el espesor del concreto para garantizar una adecuada capacidad portante.

Ventajas de Utilizar Losa Colaborante con Medidas Adecuadas

Optar por una losa colaborante con las medidas correctas ofrece múltiples beneficios para cualquier proyecto constructivo:

• Reducción de peso estructural: Al utilizar lámina metálica como encofrado perdido, se disminuye el uso de concreto, aligerando la estructura.
• Rapidez en la construcción: La instalación es rápida, lo que reduce tiempos y costos.
• Mayor resistencia y durabilidad: La combinación de acero y concreto proporciona una excelente capacidad estructural.
• Flexibilidad en el diseño: Permite cubrir grandes luces sin necesidad de muchas vigas intermedias.
• Mejor desempeño sísmico: Gracias a su ligereza y resistencia, mejora la respuesta ante movimientos sísmicos.

Aspectos Técnicos para el Diseño de Losa Colaborante

El diseño de la losa colaborante debe considerar varios factores técnicos para asegurar su desempeño óptimo. Algunos aspectos importantes incluyen:

Carga Muerta y Carga Viva

Se deben calcular correctamente las cargas muertas (peso propio de la losa y acabados) y las cargas vivas (personas, mobiliario, maquinaria) para dimensionar adecuadamente el perfil y el espesor del concreto.

Normativas y Códigos Técnicos

En Perú, el diseño estructural debe cumplir con el Código Estructural Peruano y normativas internacionales como el ACI (American Concrete Institute) y las normas ASTM para materiales. Estas regulaciones establecen los parámetros mínimos para seguridad y desempeño.

Corrosión y Protección

La lámina metálica debe contar con un recubrimiento galvanizado o pintura especial para evitar la corrosión, especialmente en ambientes húmedos o expuestos a agentes químicos.

Recomendaciones para la Instalación de Losa Colaborante

Para lograr una correcta instalación y asegurar la calidad de la losa colaborante, es importante seguir estas recomendaciones:

• Verificar las medidas: Confirmar que las láminas y perfiles cumplen con las especificaciones del diseño.
• Colocar adecuadamente las láminas: Asegurar un buen solape y fijación para evitar desplazamientos durante el vaciado del concreto.
• Controlar el espesor del concreto: Utilizar separadores para mantener la altura adecuada del recubrimiento.
• Realizar un buen curado: El curado del concreto es fundamental para obtener la resistencia requerida.
• Inspección continua: Supervisar la instalación y el vaciado para detectar y corregir posibles fallas a tiempo.

Conclusión

Las medidas de la losa colaborante son un aspecto clave en el diseño y construcción de edificaciones seguras y eficientes. Conocer y aplicar correctamente el espesor del concreto, el perfil y ancho de la lámina metálica, así como la distancia entre apoyos, permite aprovechar al máximo las ventajas de este sistema. Además, el cumplimiento de normativas y buenas prácticas en la instalación garantizan estructuras duraderas y resistentes.

Preguntas Frecuentes

¿Cuál es el espesor ideal del concreto en una losa colaborante?

El espesor del concreto generalmente varía entre 4 y 6 cm, aunque puede ajustarse según las cargas y requerimientos específicos del proyecto.

¿Qué perfil de lámina metálica es más común en Perú?

Los perfiles trapezoidales con alturas entre 30 mm y 60 mm son los más utilizados, ya que ofrecen un buen equilibrio entre resistencia y peso.

¿Se puede utilizar la losa colaborante en zonas sísmicas?

Sí, debido a su ligereza y capacidad de resistencia, la losa colaborante es adecuada para zonas sísmicas siempre que se diseñe conforme a las normativas correspondientes.

¿Qué ventajas tiene la losa colaborante frente a la losa tradicional?

Entre sus ventajas destacan la reducción de peso estructural, mayor rapidez de instalación, economía en materiales y mejor desempeño sísmico.

¿Cómo se protege la lámina metálica contra la corrosión?

Se utiliza galvanizado o recubrimientos especiales que protegen el acero de la oxidación, prolongando la vida útil de la losa.
