Medidas de la Losa Colaborante: Guía para Diseño y Construcción
Medidas de la Losa Colaborante: Guía Completa para su Diseño y Construcción
La losa colaborante es un sistema estructural ampliamente utilizado en la construcción moderna debido a su eficiencia y rapidez en la ejecución. Comprender las medidas de la losa colaborante es fundamental para asegurar su correcto diseño y desempeño estructural. En este artículo, exploraremos las dimensiones más comunes, los factores que influyen en sus medidas y cómo optimizar su uso en proyectos de construcción.
¿Qué es una Losa Colaborante?

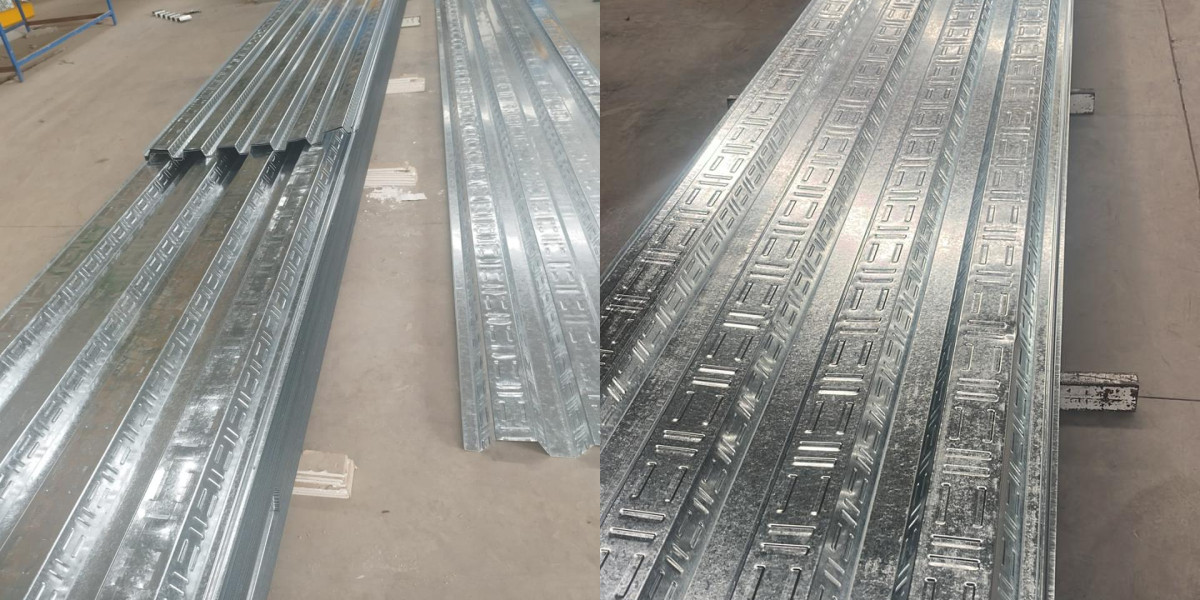

La losa colaborante es una losa compuesta que combina una lámina metálica nervada (generalmente de acero galvanizado) con un concreto vertido sobre ella. Esta combinación crea un sistema estructural que aprovecha las propiedades de ambos materiales, logrando una mayor resistencia y rigidez con un menor peso comparado con los sistemas tradicionales.
Este sistema es especialmente útil en edificios comerciales, industriales y residenciales, permitiendo grandes luces y un montaje rápido, lo que reduce costos y tiempos de obra.
Medidas Estándar de la Losa Colaborante
Espesor de la Lámina Metálica
La lámina metálica que forma la base de la losa colaborante suele tener un espesor que varía entre 0.8 mm y 1.5 mm, dependiendo de las cargas a soportar y el tipo de perfil. Es fundamental elegir un espesor adecuado para garantizar la resistencia y evitar deformaciones durante el vertido del concreto.
Altura del Perfil de la Lámina
El perfil de la lámina, que determina la altura de los nervios, también influye en las propiedades estructurales. Las alturas comunes oscilan entre 40 mm y 100 mm. Perfiles más altos ofrecen mayor rigidez y capacidad de carga, pero pueden incrementar el peso y costo del sistema.
Espesor del Concreto
El espesor del concreto vertido sobre la lámina metálica es vital para el desempeño de la losa colaborante. Generalmente, este espesor varía entre 5 cm y 10 cm, aunque puede ajustarse según las especificaciones del diseño estructural y las cargas previstas.
Ancho de la Losa
El ancho de una losa colaborante está determinado por la separación entre apoyos y el diseño de la estructura. En muchos casos, el ancho efectivo corresponde al ancho de una chapa metálica estándar, que suele ser de 90 cm a 120 cm. Sin embargo, el diseño puede contemplar la unión de varias chapas para cubrir áreas más amplias.
Factores que Influyen en las Medidas de la Losa Colaborante
Cargas a Soportar
Las cargas permanentes y variables que debe soportar la losa determinan el diseño y las dimensiones. Cargas elevadas requieren láminas con mayor espesor y perfiles más altos, además de un espesor de concreto adecuado para garantizar la resistencia necesaria.
Tipo de Edificio y Uso
Los requisitos varían según el uso del edificio. Por ejemplo, en naves industriales se necesitan losas más resistentes con luces mayores, mientras que en edificios residenciales las dimensiones pueden ser menores debido a cargas más livianas.
Normativas y Códigos de Construcción
En Perú, el diseño de losas colaborantes debe cumplir con las normas técnicas como el Reglamento Nacional de Edificaciones (RNE) y las normas internacionales aplicables (como ACI o Eurocódigo), que establecen límites y recomendaciones para las dimensiones y resistencia.
Condiciones Ambientales
Factores como la corrosión, humedad y exposición a agentes químicos pueden influir en la selección de materiales y dimensiones, especialmente en la lámina metálica que debe tener protección adecuada para asegurar la durabilidad.
Ventajas de Conocer las Medidas Exactas de la Losa Colaborante
Contar con medidas precisas y adecuadas permite optimizar el diseño estructural, reducir costos y evitar sobrecargas innecesarias. Además, facilita la planificación y ejecución de la obra, asegurando que los materiales se ajusten a las especificaciones y que la estructura tenga un comportamiento seguro a lo largo del tiempo.
Recomendaciones para el Diseño y Construcción
- Consulta Normativas: Siempre verifica las normativas locales para cumplir con los requisitos mínimos.
- Realiza Cálculos Estructurales: Apóyate en ingenieros estructurales para determinar las medidas óptimas.
- Elige Materiales de Calidad: Utiliza láminas galvanizadas y concreto con la resistencia especificada.
- Considera el Montaje: Asegura que las medidas permitan un montaje eficiente y seguro.
- Evalúa la Durabilidad: Protege la lámina metálica contra corrosión y otros factores ambientales.
Preguntas Frecuentes
¿Cuál es el espesor recomendado para la lámina metálica en una losa colaborante?
El espesor comúnmente recomendado varía entre 0.8 mm y 1.5 mm, dependiendo de las cargas y el diseño estructural específico.
¿Cuánto debe ser el espesor del concreto en una losa colaborante?
El espesor del concreto suele oscilar entre 5 cm y 10 cm, ajustándose según las necesidades de resistencia y las cargas previstas.
¿Las medidas de la losa colaborante varían según el tipo de proyecto?
Sí, las dimensiones dependen del tipo de edificio, uso, cargas y normativas aplicables, por lo que cada proyecto requiere un diseño personalizado.
¿Qué altura de perfil es la más común para la lámina metálica?
La altura del perfil normalmente está entre 40 mm y 100 mm, siendo seleccionada según la rigidez y capacidad estructural requerida.
¿Es necesario cumplir con normativas específicas para diseñar una losa colaborante en Perú?
Sí, es fundamental respetar el Reglamento Nacional de Edificaciones (RNE) y otras normas técnicas para garantizar la seguridad y calidad de la estructura.
