Losa Colaborante Voladizos: Guía Completa para su Diseño y Construcción
La losa colaborante voladizos es una solución estructural muy utilizada en la construcción moderna, especialmente en proyectos donde se requiere extender plataformas o balcones sin soporte directo debajo. Este tipo de losa combina la resistencia del concreto con la eficiencia del acero, ofreciendo ventajas significativas en términos de peso, economía y rapidez en la obra.
¿Qué es una Losa Colaborante Voladizos?

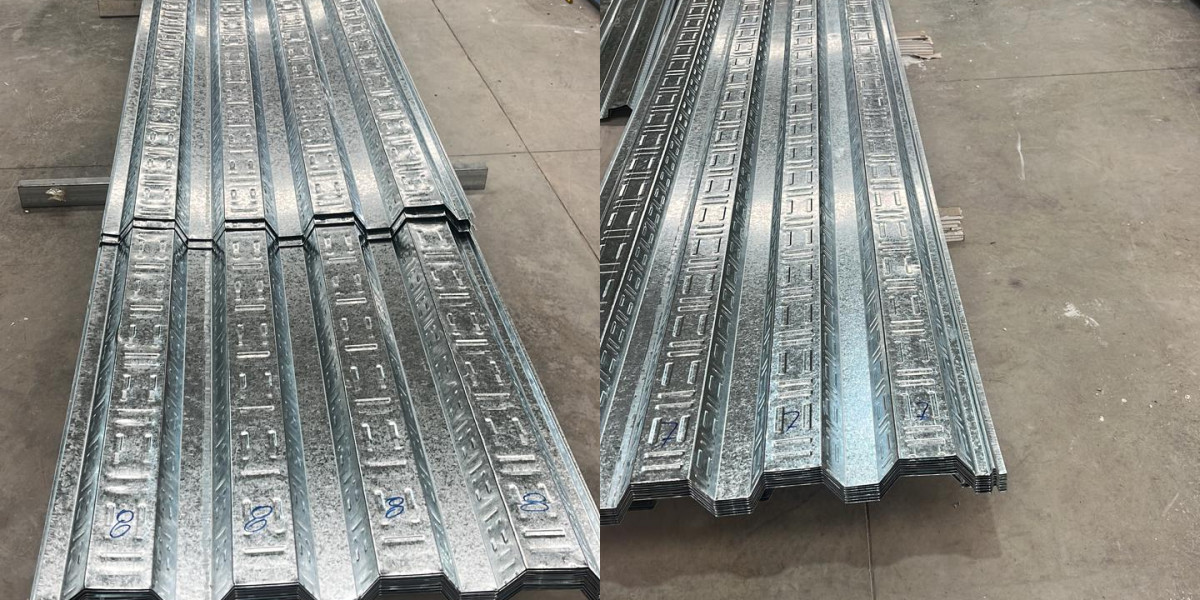

Una losa colaborante es una losa de concreto que utiliza una chapa metálica perfilada como encofrado permanente y armadura inferior. La chapa actúa como soporte temporal durante el vaciado del concreto y como refuerzo a la tracción una vez endurecido, aumentando la eficiencia estructural. Cuando se habla de voladizos, se refiere a aquellas losas que sobresalen de un soporte o columna sin tener otro apoyo en el extremo libre.
Esta combinación permite diseñar plataformas que se extienden hacia el vacío, como balcones, marquesinas o pasarelas, sin la necesidad de columnas adicionales, lo que mejora la estética y funcionalidad del espacio.
Características y Ventajas de la Losa Colaborante Voladizos
1. Reducción de Peso y Materiales
Al utilizar chapa metálica como encofrado y parte estructural, la losa se vuelve más ligera en comparación con una losa maciza tradicional. Esto reduce el consumo de concreto y acero, lo que se traduce en un ahorro económico y menor impacto ambiental.
2. Rapidez en la Construcción
La chapa perfilada actúa como encofrado permanente, eliminando la necesidad de encofrados tradicionales que requieren más tiempo y mano de obra. Esto acelera el proceso constructivo y permite continuar con otras etapas sin demoras.
3. Mayor Resistencia y Durabilidad
La colaboración entre el concreto y la chapa metálica genera una estructura más resistente a la flexión y al esfuerzo cortante. Además, al estar protegida por el concreto, la chapa metálica tiene mayor durabilidad frente a la corrosión.
Diseño Estructural de la Losa Colaborante Voladizos
El diseño de una losa colaborante voladizos debe considerar diversos factores para garantizar su seguridad y funcionalidad. Entre los aspectos más importantes se encuentran:
1. Análisis de Cargas
Se deben evaluar las cargas permanentes, como el peso propio de la losa y acabados, y las cargas variables o accidentales, como personas, muebles y efectos climáticos. En voladizos, el momento flector es máximo en el apoyo, por lo que el diseño debe prever suficiente refuerzo en esa zona.
2. Selección de la Chapa Perfilada
La chapa debe tener un perfil y espesor adecuados para soportar el concreto fresco y actuar como armadura de tracción. Generalmente, las chapas galvanizadas son preferidas por su resistencia a la corrosión y facilidad de instalación.
3. Refuerzos Complementarios
Además de la chapa, se incorporan barras de acero longitudinales y estribos para resistir momentos y esfuerzos cortantes. En voladizos, es fundamental colocar refuerzos adicionales en la zona del apoyo para evitar fallas por flexión o cortante.
4. Control de Flechas y Deformaciones
Las losas voladizas están sujetas a deformaciones importantes debido a su configuración. El diseño debe garantizar que las flechas máximas estén dentro de límites permisibles para evitar problemas estéticos o estructurales.
Proceso Constructivo de una Losa Colaborante Voladizos
La construcción de una losa colaborante con voladizos sigue una serie de pasos que aseguran la correcta ejecución y desempeño estructural:
1. Instalación de la Chapa Perfilada
Se colocan las chapas sobre la estructura soporte, asegurando que queden firmemente ancladas para resistir el peso del concreto fresco y el tránsito durante el vaciado.
2. Colocación del Refuerzo de Acero
Se posicionan las barras de acero de refuerzo longitudinal y los estribos según el diseño estructural, cuidando la correcta separación y cobertura de concreto.
3. Vaciado del Concreto
El concreto se vierte sobre la chapa y el refuerzo, asegurando una buena compactación para evitar vacíos y garantizar la adherencia entre el concreto y la chapa metálica.
4. Curado y Desencofrado
Se realiza el curado del concreto para lograr la resistencia requerida y, dado que la chapa es encofrado permanente, no es necesario retirarla, lo que reduce el tiempo de la obra.
Aplicaciones Comunes de la Losa Colaborante Voladizos
La losa colaborante voladizos es ideal para diversas aplicaciones en la construcción debido a su eficiencia y estética:
- Balcones y terrazas: Permiten extender áreas habitables sin columnas visibles.
- Marquesinas: Proporcionan sombra y protección sin obstrucciones.
- Pasarelas peatonales: Facilitan el tránsito sobre espacios abiertos o vehículos.
- Prolongaciones en edificios comerciales y residenciales: Mejoran la funcionalidad y diseño arquitectónico.
Mantenimiento y Durabilidad
Para asegurar la vida útil de una losa colaborante voladizos, es importante implementar un mantenimiento adecuado:
- Inspeccionar periódicamente la superficie para detectar fisuras o desprendimientos.
- Proteger la losa de agentes corrosivos y humedad excesiva.
- Aplicar recubrimientos impermeabilizantes si la losa está expuesta a la intemperie.
Con un mantenimiento preventivo adecuado, estas losas pueden durar varias décadas con un desempeño óptimo.
Conclusión
La losa colaborante voladizos es una excelente alternativa para proyectos que requieren plataformas extendidas sin soporte directo. Su diseño y construcción combinan eficiencia estructural, economía y rapidez, brindando soluciones funcionales y estéticas para la arquitectura moderna. Con un adecuado diseño, ejecución y mantenimiento, estas losas garantizan seguridad y durabilidad en diversas aplicaciones.
Preguntas Frecuentes
¿Qué materiales se utilizan en una losa colaborante voladizos?
Se utilizan principalmente chapa metálica perfilada galvanizada como encofrado permanente y refuerzo, acero de refuerzo para complementar la estructura, y concreto para formar la losa.
¿Cuál es la ventaja principal de usar chapa metálica en la losa colaborante?
La chapa metálica actúa como encofrado permanente y refuerzo a tracción, lo que reduce peso, acelera la construcción y mejora la resistencia estructural.
¿Cómo se controla la deformación en los voladizos?
Mediante un diseño adecuado que incluye refuerzos suficientes y limitación de la luz del voladizo, además de controlar la calidad del concreto y su curado.
¿Es necesario retirar la chapa metálica después del vaciado del concreto?
No, la chapa metálica funciona como encofrado permanente y permanece integrada en la estructura, aportando resistencia adicional.
¿En qué tipo de proyectos se recomienda utilizar losas colaborantes voladizos?
Se recomienda en proyectos residenciales, comerciales e industriales donde se requieran balcones, terrazas, marquesinas o pasarelas sin soportes visibles.
