Losa Colaborante en SAP2000: Guía Completa para Ingenieros Estructurales
La losa colaborante es un elemento estructural fundamental en la construcción moderna, ampliamente utilizado por su eficiencia y economía. En este artículo, exploraremos en detalle cómo modelar y analizar una losa colaborante utilizando SAP2000, uno de los software más potentes para el diseño estructural. Si eres ingeniero o estudiante de ingeniería civil, esta guía te ayudará a entender las características, ventajas y el procedimiento correcto para trabajar con losas colaborantes en SAP2000.
¿Qué es una Losa Colaborante?

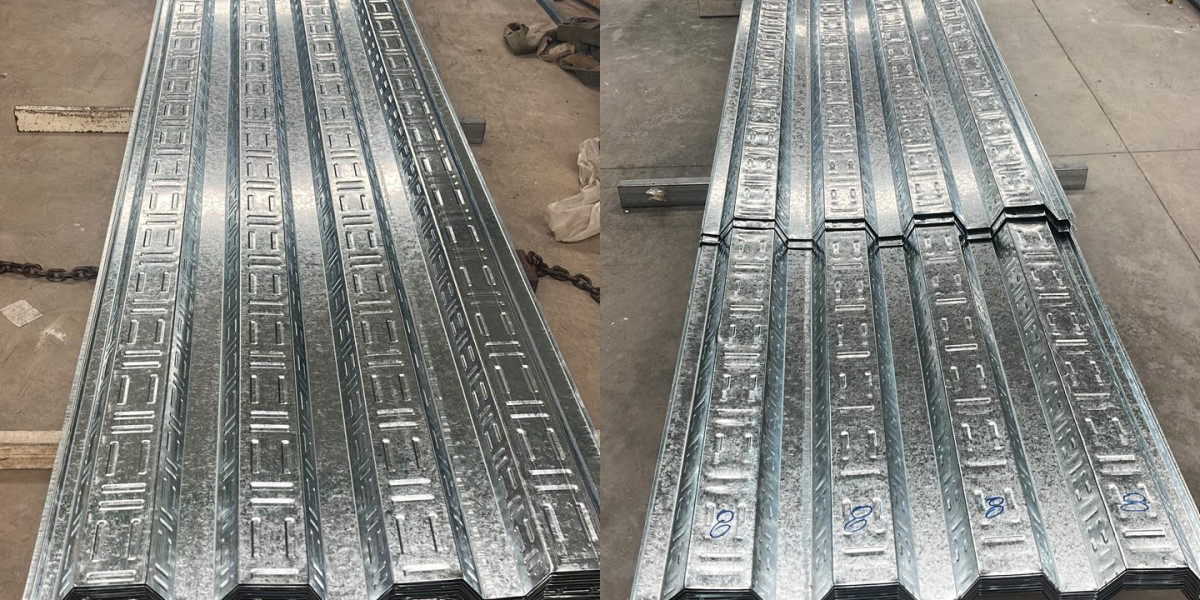

Una losa colaborante es un tipo de losa compuesta que combina una chapa metálica perfilada con concreto, donde ambas trabajan conjuntamente para resistir cargas. La chapa metálica actúa como encofrado perdido y refuerzo inferior, mientras que el concreto aporta resistencia a compresión. Este sistema permite obtener losas ligeras, resistentes y de rápida instalación.
Características principales
- Reducción del peso propio en comparación a losas macizas.
- Mayor rapidez en el proceso constructivo.
- Capacidad para resistir cargas combinadas de manera eficiente.
- Utilización frecuente en edificios comerciales, industriales y residenciales.
Ventajas de utilizar SAP2000 para Modelar Losa Colaborante
SAP2000 es un software de análisis y diseño estructural que permite modelar con precisión sistemas complejos, incluyendo losas colaborantes. Entre las ventajas de usar SAP2000 para este propósito destacan:
- Modelado preciso: permite definir propiedades de materiales y secciones compuestas.
- Análisis avanzado: incluye análisis estático, dinámico y no lineal.
- Diseño integrado: facilita el dimensionamiento y verificación según normativa.
- Interfaz intuitiva: simplifica el ingreso de datos y la visualización de resultados.
Pasos para Modelar una Losa Colaborante en SAP2000
1. Definición de materiales
El primer paso es definir los materiales que conforman la losa colaborante. En SAP2000, se deben ingresar las propiedades del concreto (resistencia a compresión, módulo de elasticidad) y del acero utilizado en la chapa perfilada (límite elástico, módulo de elasticidad, densidad).
2. Creación de secciones compuestas
Para representar la losa colaborante, es recomendable crear una sección compuesta que incluya la chapa metálica y el concreto. Esto se realiza en la pestaña de secciones, donde se asignan las dimensiones y propiedades de cada capa. Es importante considerar el espesor del concreto y las características geométricas de la chapa.
3. Modelado de la geometría
Se debe dibujar la malla de elementos que formarán la losa, generalmente utilizando elementos de placa o shell. La malla debe ser lo suficientemente fina para capturar el comportamiento estructural, pero optimizada para evitar tiempos excesivos de cálculo.
4. Asignación de cargas
Se definen las cargas que actuaran sobre la losa colaborante, incluyendo:
- Cargas muertas: peso propio del concreto y chapa.
- Cargas vivas: ocupación, mobiliario y otros factores variables.
- Cargas especiales: sismos, viento, cargas de construcción, según el proyecto.
5. Análisis estructural
Se ejecuta el análisis para obtener los esfuerzos, deformaciones y reacciones en la losa colaborante. SAP2000 ofrece múltiples tipos de análisis, pero para losas colaborantes generalmente se utiliza el análisis lineal estático o el análisis dinámico cuando se requiere evaluar sismos o vibraciones.
6. Diseño y verificación
Finalmente, el software permite realizar el diseño de la losa colaborante según normativas locales o internacionales, verificando que los elementos cumplan con los requisitos de resistencia y deformaciones. Se pueden generar reportes detallados para documentar el proyecto.
Consideraciones Importantes para el Diseño de Losa Colaborante
Al trabajar con losas colaborantes en SAP2000, es fundamental tener en cuenta ciertos aspectos técnicos para garantizar un diseño seguro y eficiente:
- Compatibilidad de deformaciones: asegurar que el concreto y la chapa metálica actúen conjuntamente sin deslizamientos.
- Control de fisuración: el diseño debe limitar las fisuras para mantener la durabilidad.
- Detalles constructivos: considerar la correcta fijación de la chapa y el encofrado perdido.
- Normativas vigentes: aplicar las normativas peruanas o internacionales vigentes para diseño estructural.
Conclusión
La losa colaborante representa una solución eficiente y económica para la construcción de pisos y techos en estructuras metálicas y mixtas. SAP2000 se presenta como una herramienta ideal para modelar, analizar y diseñar este tipo de losas, gracias a su capacidad para manejar secciones compuestas y realizar análisis avanzados. Siguiendo los pasos indicados y considerando las recomendaciones técnicas, los ingenieros pueden optimizar sus proyectos estructurales y asegurar la seguridad y funcionalidad de las obras.
Preguntas Frecuentes
¿Qué tipo de elementos se recomienda usar para modelar una losa colaborante en SAP2000?
Se recomienda utilizar elementos de placa o shell, ya que permiten representar adecuadamente las propiedades y comportamiento de la losa colaborante.
¿Cómo se consideran las cargas muertas en una losa colaborante?
Las cargas muertas incluyen el peso propio del concreto y de la chapa metálica, que deben ser definidas correctamente en SAP2000 para un análisis realista.
¿Es posible realizar el diseño de la losa colaborante directamente en SAP2000?
Sí, SAP2000 cuenta con módulos y herramientas para el diseño y verificación estructural según diversas normativas.
¿Qué normativas se pueden usar para el diseño de losas colaborantes en SAP2000?
Se pueden utilizar normativas internacionales como AISC, ACI o normativas locales peruanas, siempre que estén disponibles o se adapten las propiedades y requisitos en el software.
¿Qué ventajas ofrece la losa colaborante frente a una losa maciza tradicional?
La losa colaborante es más ligera, permite una construcción más rápida, reduce costos y ofrece una buena resistencia estructural combinando acero y concreto.
