Losa colaborante: planos y estructuras CAD para construcción eficiente
Losa Colaborante Planos Estructuras CAD: Guía Completa para Ingenieros y Arquitectos
En el diseño estructural moderno, la losa colaborante se ha convertido en una solución eficiente y económica para la construcción de pisos y techos. Este tipo de losa, combinada con planos estructurales en CAD, facilita la integración de elementos y optimiza el uso de materiales. En este artículo, exploraremos en detalle qué es una losa colaborante, cómo se representa en planos estructurales CAD y cuáles son sus ventajas y aplicaciones en la ingeniería civil y arquitectura.
¿Qué es una Losa Colaborante?
Una losa colaborante es un sistema constructivo que integra una lámina metálica con el concreto, permitiendo que ambos materiales trabajen conjuntamente para soportar cargas. La lámina actúa como encofrado perdido y refuerzo, mientras que el concreto proporciona resistencia y rigidez.
Este sistema es ampliamente utilizado en edificaciones industriales, comerciales y residenciales de varios pisos debido a su rapidez de montaje y menor peso estructural en comparación con los sistemas tradicionales de losas de concreto armado.
Componentes principales de una losa colaborante

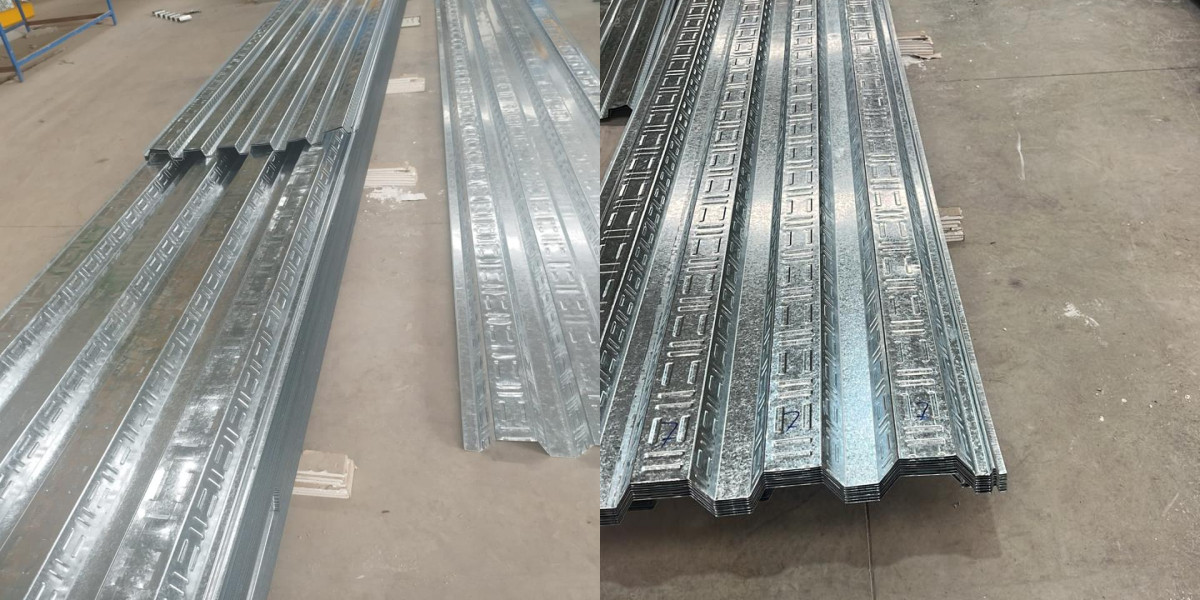

- Lámina metálica perfilada: fabricada generalmente en acero galvanizado, sirve como soporte temporal y refuerzo permanente.
- Concreto: se vierte sobre la lámina metálica, endureciéndose para formar la losa sólida.
- Refuerzo adicional: barras de acero que complementan la resistencia de la losa según las especificaciones de diseño.
Planos Estructurales CAD para Losa Colaborante
Los planos estructurales en CAD (Diseño Asistido por Computadora) son esenciales para la correcta ejecución de una losa colaborante. Estos planos permiten un diseño preciso, facilitando la interpretación por parte de ingenieros, arquitectos y constructores.
Características de los planos estructurales CAD para losas colaborantes
Estos planos incluyen detalles fundamentales como:
- Dimensiones exactas de la losa y espesores.
- Tipo y perfil de la lámina metálica empleada.
- Ubicación y tipo de refuerzos de acero.
- Detalles de anclajes y conexiones con vigas y columnas.
- Indicaciones para el vertido y curado del concreto.
El uso de software CAD permite realizar modificaciones rápidas, generar vistas en 2D y 3D, y calcular cargas y esfuerzos, mejorando la precisión y seguridad del diseño.
Ventajas de Utilizar Losa Colaborante con Planos CAD
El empleo combinado de losa colaborante y planos estructurales CAD ofrece múltiples beneficios:
- Optimización de materiales: la integración del acero y concreto reduce el consumo de ambos.
- Rapidez en la construcción: la lámina metálica sirve como encofrado y soporte, acelerando el proceso.
- Precisión en el diseño: los planos CAD minimizan errores y permiten simulaciones estructurales.
- Reducción de costos: menor tiempo y materiales implican ahorro económico.
- Facilidad de coordinación: los planos CAD son fáciles de compartir y modificar entre diferentes profesionales.
Proceso para Elaborar Planos de Losa Colaborante en CAD
El diseño y elaboración de planos para una losa colaborante en CAD sigue una serie de pasos fundamentales:
1. Recolección de datos preliminares
Se obtienen las cargas, dimensiones del edificio, especificaciones del proyecto y normativas locales.
2. Selección del perfil de lámina metálica
Se elige el tipo de lámina adecuada según la carga y el tipo de estructura.
3. Diseño estructural y cálculo
Se realizan cálculos para dimensionar la losa, refuerzos y conexiones necesarias.
4. Modelado en software CAD
Se dibujan las vistas, cortes y detalles que especifican la construcción.
5. Revisión y ajuste
Se verifican aspectos técnicos y se ajusta el diseño conforme a recomendaciones o cambios.
Aplicaciones de las Losas Colaborantes en Perú
En el contexto peruano, las losas colaborantes son cada vez más populares en proyectos que requieren rapidez y eficiencia, como:
- Edificaciones comerciales en Lima y otras ciudades.
- Centros industriales y almacenes.
- Viviendas multifamiliares.
- Infraestructura pública, incluyendo colegios y hospitales.
El uso de planos CAD facilita la aprobación de proyectos en entidades regulatorias y garantiza una construcción conforme a las normas peruanas de diseño sismorresistente.
Conclusión
La losa colaborante combinada con el uso de planos estructurales en CAD representa una solución innovadora y eficiente para la construcción moderna. Su implementación en Perú ha demostrado ventajas significativas en tiempos, costos y seguridad estructural. Dominar el diseño y la interpretación de estos planos es fundamental para ingenieros y arquitectos que buscan optimizar sus proyectos.
Preguntas Frecuentes
¿Qué materiales se utilizan en una losa colaborante?
Principalmente se emplea una lámina metálica galvanizada y concreto armado, complementados con refuerzos de acero según el diseño estructural.
¿Por qué es importante utilizar planos CAD en el diseño de losas colaborantes?
Los planos CAD permiten precisión, facilidad de modificación, visualización en 3D y mejor coordinación entre equipos, lo que reduce errores y costos.
¿La losa colaborante es apta para zonas sísmicas como Perú?
Sí, cuando se diseña adecuadamente siguiendo las normas peruanas de sismorresistencia, la losa colaborante es segura y eficiente para zonas sísmicas.
¿Cuáles son las ventajas económicas de usar losa colaborante?
Reduce el tiempo de construcción y el uso de materiales, lo que disminuye costos directos e indirectos en proyectos de construcción.
¿Puedo modificar fácilmente un plano estructural CAD para una losa colaborante?
Sí, una de las ventajas del CAD es la facilidad para actualizar y adaptar planos a cambios en el proyecto sin rehacer todo el diseño.
