Losa Colaborante Maqueta: Guía Completa para su Diseño y Construcción

La losa colaborante es un elemento estructural ampliamente utilizado en la construcción moderna, especialmente en edificaciones de varios pisos. Cuando se trata de entender su comportamiento y diseño, la realización de una maqueta es una herramienta fundamental para estudiantes, ingenieros y arquitectos. En este artículo, exploraremos qué es una losa colaborante, sus características principales y cómo elaborar una maqueta efectiva para su estudio y presentación.

¿Qué es una Losa Colaborante?

Una losa colaborante es un sistema constructivo compuesto por una placa metálica ondulada que funciona como encofrado permanente y que, al rellenarse con concreto, forma una losa compuesta. Esta combinación permite que el acero y el concreto trabajen conjuntamente para resistir cargas, optimizando los materiales y reduciendo tiempos de construcción.

Características principales

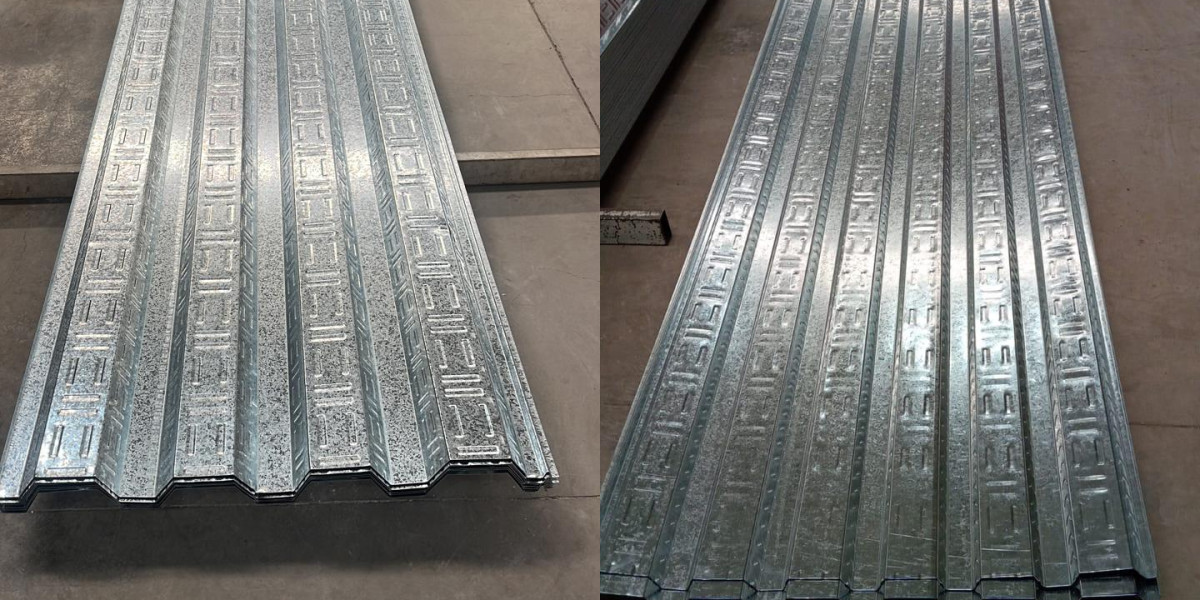

• Perfil metálico: Generalmente fabricado en acero galvanizado, con forma trapezoidal u ondulada.
• Concreto: Vierte sobre la placa metálica y se refuerza con malla o barras de acero.
• Colaboración estructural: El acero actúa como encofrado y refuerzo, mientras el concreto aporta resistencia a la compresión.
• Ligereza y rapidez: La construcción es más rápida y ligera comparada con los sistemas tradicionales.

Importancia de la Maqueta en la Losa Colaborante

La maqueta es una representación a escala de la losa colaborante que permite visualizar su composición, funcionamiento y distribución de cargas. Es una herramienta didáctica que facilita la comprensión de los conceptos teóricos y mejora la comunicación entre equipos de trabajo y clientes.

Ventajas de realizar una maqueta

• Visualización clara: Permite observar cómo actúan los materiales y componentes en conjunto.
• Validación de diseño: Facilita la identificación de posibles errores o mejoras antes de la construcción real.
• Presentación profesional: Ayuda a explicar el proyecto a personas no técnicas de manera sencilla.
• Simulación de cargas: Puede utilizarse para probar el comportamiento estructural bajo diferentes condiciones.

Materiales para Construir una Maqueta de Losa Colaborante

Para una maqueta funcional y didáctica, es importante seleccionar materiales que representen adecuadamente los componentes reales:

• Cartón corrugado o láminas metálicas delgadas: Para simular la placa metálica.
• Yeso o mortero de secado rápido: Para representar el concreto.
• Varillas pequeñas o alambres: Simulan las armaduras o refuerzos.
• Adhesivos y herramientas básicas: Como pegamento, cinta adhesiva, tijeras y cuchillas.

Consejos para la elección de materiales

Es recomendable usar materiales ligeros y fáciles de manipular para poder trabajar cómodamente. Además, elegir elementos que permitan mostrar claramente la interacción entre la placa metálica y el concreto en la maqueta.

Pasos para Construir una Maqueta de Losa Colaborante

A continuación, te presentamos una guía paso a paso para elaborar una maqueta efectiva:

1. Diseño y planificación

Define la escala de la maqueta y realiza un boceto preliminar que incluya las dimensiones de la placa metálica, el espesor del concreto y la ubicación de la armadura.

2. Fabricación de la placa metálica simulada

Corta el cartón corrugado o lámina metálica en las dimensiones necesarias y dale la forma ondulada o trapezoidal que caracteriza a la losa colaborante.

3. Colocación de la armadura

Ubica varillas o alambres sobre la placa para simular el refuerzo que se coloca en el concreto. Asegúrate de que estén distribuidos uniformemente para reflejar el diseño estructural.

4. Vertido del material simulador de concreto

Aplica yeso o mortero sobre la placa metálica y la armadura, asegurándote de cubrir completamente la superficie y mantener la integración entre ambos materiales.

5. Secado y acabado

Deja secar completamente el material y realiza los acabados necesarios para que la maqueta tenga una apariencia limpia y profesional.

Consideraciones para el Diseño Estructural en la Maqueta

Al diseñar la maqueta, es importante respetar las proporciones y relaciones estructurales para que refleje el comportamiento real de la losa colaborante:

• Relación acero-concreto: Mantén una proporción adecuada para mostrar el trabajo conjunto.
• Espesor representativo: La maqueta debe mostrar el espesor relativo entre la placa y el concreto.
• Distribución de cargas: Considera puntos de apoyo y carga para explicar cómo se trasmiten las fuerzas.

Simulación de cargas en la maqueta

Aunque la mayoría de maquetas no soportan cargas reales, puedes añadir pesos pequeños para demostrar cómo la losa colaborante distribuye esfuerzos y evitar deformaciones exageradas.

Aplicaciones de la Losa Colaborante y su Maqueta

Las losas colaborantes son usadas en diversos tipos de proyectos, y su maqueta sirve como apoyo para:

• Educación: En cursos de ingeniería civil y arquitectura para explicar conceptos de estructuras compuestas.
• Presentaciones comerciales: Para mostrar a clientes el sistema constructivo y sus ventajas.
• Investigación: Para estudiar nuevos materiales o modificaciones en el diseño tradicional.
• Planificación de obra: Ayuda a prever detalles constructivos y logísticos.

Conclusión

La losa colaborante maqueta es una herramienta indispensable para comprender, enseñar y presentar este sistema constructivo eficiente y versátil. Su correcta elaboración, que respete las proporciones y materiales representativos, facilita la visualización de la interacción entre la placa metálica y el concreto, así como el comportamiento estructural ante cargas. Ya seas estudiante, profesional o cliente, invertir tiempo en construir una maqueta de calidad puede marcar la diferencia en el éxito de un proyecto.

Preguntas Frecuentes

¿Qué materiales se usan para construir una maqueta de losa colaborante?

Se suelen usar cartón corrugado o láminas metálicas delgadas para simular la placa, yeso o mortero para el concreto, y varillas o alambres para representar la armadura.

¿Cuál es la función principal de la placa metálica en la losa colaborante?

La placa metálica actúa como encofrado permanente y refuerzo, colaborando con el concreto para resistir las cargas estructurales.

¿Por qué es importante hacer una maqueta de la losa colaborante?

Porque permite visualizar el comportamiento estructural, validar el diseño y presentar el sistema constructivo de manera clara y didáctica.

¿La maqueta puede soportar cargas reales para pruebas?

Generalmente no soporta cargas reales, pero puede usarse para simular y explicar la distribución de esfuerzos con pesos ligeros.

¿En qué proyectos se utiliza comúnmente la losa colaborante?

Se usa principalmente en edificios de varios pisos, naves industriales, y cualquier construcción que requiera rapidez y eficiencia estructural.
