Losa Colaborante en SAP2000: Guía Completa para su Diseño y Análisis
La losa colaborante es un elemento estructural esencial en la construcción moderna, especialmente en edificaciones con sistemas mixtos de concreto y acero. Su diseño y análisis mediante herramientas como SAP2000 permiten optimizar recursos y garantizar la seguridad estructural. En este artículo, exploraremos qué es una losa colaborante, sus ventajas, y cómo modelarla y analizarla eficazmente en SAP2000.
¿Qué es una Losa Colaborante?
Una losa colaborante es una losa de concreto que trabaja conjuntamente con una estructura metálica, generalmente vigas o perfiles de acero, para resistir cargas. La losa se vierte sobre una chapa metálica perfilada que actúa como encofrado perdido y, al solidificarse, se integra con la estructura de acero para formar un sistema compósito.
Este sistema permite aprovechar las propiedades del acero y del concreto, ofreciendo mayor rigidez, resistencia y capacidad portante con un menor peso estructural en comparación con sistemas tradicionales.
Características principales

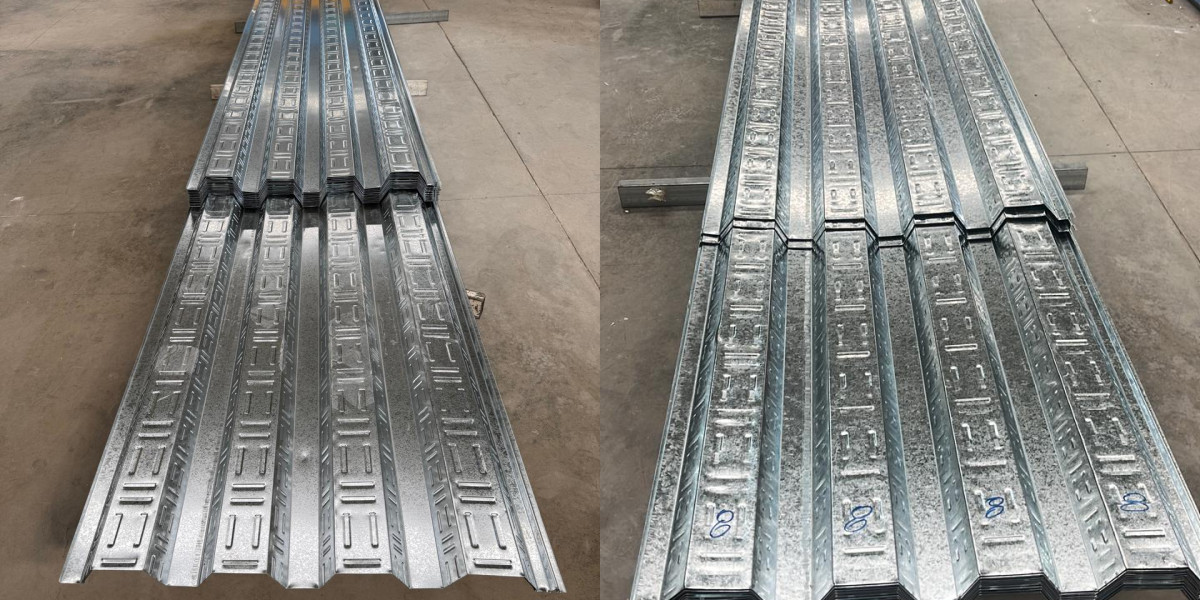

- Chapa metálica perfilada: Funciona como soporte temporal durante el colado y como armadura inferior después de endurecer el concreto.
- Conexión compuesta: La interacción entre la losa y la estructura metálica se logra mediante conectores, como pernos o soldaduras.
- Reducción de tiempo y costos: La construcción es más rápida debido a la eliminación de encofrados tradicionales.
Ventajas de utilizar Losa Colaborante
El uso de losas colaborantes presenta múltiples beneficios que las hacen muy populares en proyectos de ingeniería civil y arquitectura.
Optimización estructural
Al combinar acero y concreto, se logra un sistema eficiente que reduce el peso propio y mejora la capacidad de carga.
Rapidez en la construcción
La chapa perfilada actúa como encofrado permanente, lo que acelera el proceso de construcción y disminuye costos laborales.
Flexibilidad en el diseño
Permite diseños arquitectónicos más libres, ya que las losas colaborantes pueden cubrir grandes luces sin necesidad de muchos apoyos intermedios.
Mayor durabilidad y resistencia al fuego
El concreto protege la estructura metálica ante altas temperaturas y ambientes agresivos, aumentando la vida útil del edificio.
Modelando una Losa Colaborante en SAP2000
SAP2000 es un programa de análisis estructural ampliamente utilizado para modelar sistemas complejos, incluyendo losas colaborantes. A continuación, se detallan los pasos básicos para representar correctamente una losa colaborante en SAP2000.
1. Definición del modelo estructural
Se debe crear la geometría de la estructura, incluyendo vigas metálicas y la losa. La losa colaborante puede modelarse como elementos de placa (shell) con propiedades equivalentes al sistema compósito.
2. Asignación de propiedades de materiales
Defina el material para la chapa metálica y el concreto. En SAP2000, la losa generalmente se representa con propiedades de concreto, mientras que la interacción con el acero se simula mediante rigideces equivalentes o elementos de conexión.
3. Definición de secciones compuestas
Para reflejar el comportamiento real de la losa colaborante, se recomienda crear secciones compuestas que integren las características del acero y el concreto. Esto se puede hacer mediante la herramienta de secciones definidas por el usuario.
4. Aplicación de cargas
Inserte las cargas muertas, vivas y cualquier otra carga relevante sobre la losa. SAP2000 permite distribuir cargas uniformemente o en puntos según el escenario estructural.
5. Análisis y resultados
Ejecute el análisis estructural para obtener desplazamientos, esfuerzos y momentos. Verifique que los resultados cumplan con las normas de diseño locales para losas colaborantes.
Consideraciones para un Análisis Preciso
Es fundamental tener en cuenta ciertos aspectos para asegurar que el análisis en SAP2000 sea confiable y representativo del comportamiento real de la losa colaborante.
Conexión entre chapa y vigas
La interacción debe modelarse adecuadamente para evitar fallas por deslizamiento. Use elementos de conexión o rigideces equivalentes para capturar esta unión.
Compatibilidad de deformaciones
La losa y la estructura metálica deben deformarse conjuntamente. Asegúrese de que el modelo refleje esta condición, evitando simplificaciones excesivas.
Normativas aplicables
Siga los códigos de construcción vigentes en Perú, como el Reglamento Nacional de Edificaciones (RNE), y normas internacionales como AISC o ACI para el diseño de sistemas compuestos.
Verificación de capacidad y servicio
Revise que la losa colaborante soporte las cargas de servicio y las condiciones de carga máxima sin exceder límites permisibles de deformación y esfuerzo.
Ejemplo Práctico: Diseño de Losa Colaborante en SAP2000
Imaginemos un piso de oficina con una losa colaborante de 120 mm de espesor sobre vigas de acero IPR. En SAP2000, se modela la losa con elementos shell y se define una sección compuesta que incluye la chapa metálica y el concreto.
Después de aplicar cargas muertas y vivas, se ejecuta el análisis. Los resultados muestran que las vigas y la losa trabajan en conjunto, con flexiones adecuadas y desplazamientos dentro de límites.
Este procedimiento demuestra cómo SAP2000 facilita la integración y análisis de sistemas mixtos, optimizando el diseño y garantizando la seguridad estructural.
Conclusión
La losa colaborante es una solución eficiente y moderna para estructuras mixtas de acero y concreto. Su modelado y análisis en SAP2000 permiten obtener resultados precisos que contribuyen a un diseño seguro y económico.
Comprender las propiedades, ventajas y consideraciones de diseño es clave para aprovechar al máximo este sistema estructural en proyectos peruanos y globales.
Preguntas Frecuentes
¿Qué materiales se utilizan en una losa colaborante?
Se emplea concreto reforzado sobre una chapa metálica perfilada, que actúa como encofrado y refuerzo inferior, integrándose con vigas de acero para formar un sistema compósito.
¿Cómo se modela la interacción entre la losa y la estructura metálica en SAP2000?
Mediante la definición de secciones compuestas y elementos de conexión que simulan la transferencia de esfuerzos entre la chapa metálica y las vigas de acero.
¿Cuáles son las ventajas principales de usar losa colaborante?
Rapidez en la construcción, reducción de peso estructural, mayor capacidad de carga y durabilidad, además de permitir luces mayores sin apoyo intermedio.
¿Qué normas se deben considerar para el diseño de losas colaborantes en Perú?
El Reglamento Nacional de Edificaciones (RNE) y normas internacionales como AISC para acero y ACI para concreto son las principales referencias.
¿Se puede utilizar SAP2000 para analizar la capacidad última de una losa colaborante?
Sí, SAP2000 permite realizar análisis elásticos y no lineales que ayudan a verificar la capacidad última y comportamiento estructural bajo diferentes cargas.
