Losa Colaborante: Dimensiones ideales para vigas estructurales
Losa Colaborante: Dimensiones y Consideraciones para Vigas
La losa colaborante es un elemento estructural fundamental en la construcción moderna, especialmente en edificaciones de concreto y acero. Su diseño y dimensiones, en especial las de las vigas que la soportan, son cruciales para garantizar la seguridad, funcionalidad y economía de la obra. En este artículo, exploraremos en detalle qué es una losa colaborante, cuáles son las dimensiones recomendadas para las vigas que la acompañan y cómo estas influyen en el desempeño estructural.
¿Qué es una Losa Colaborante?

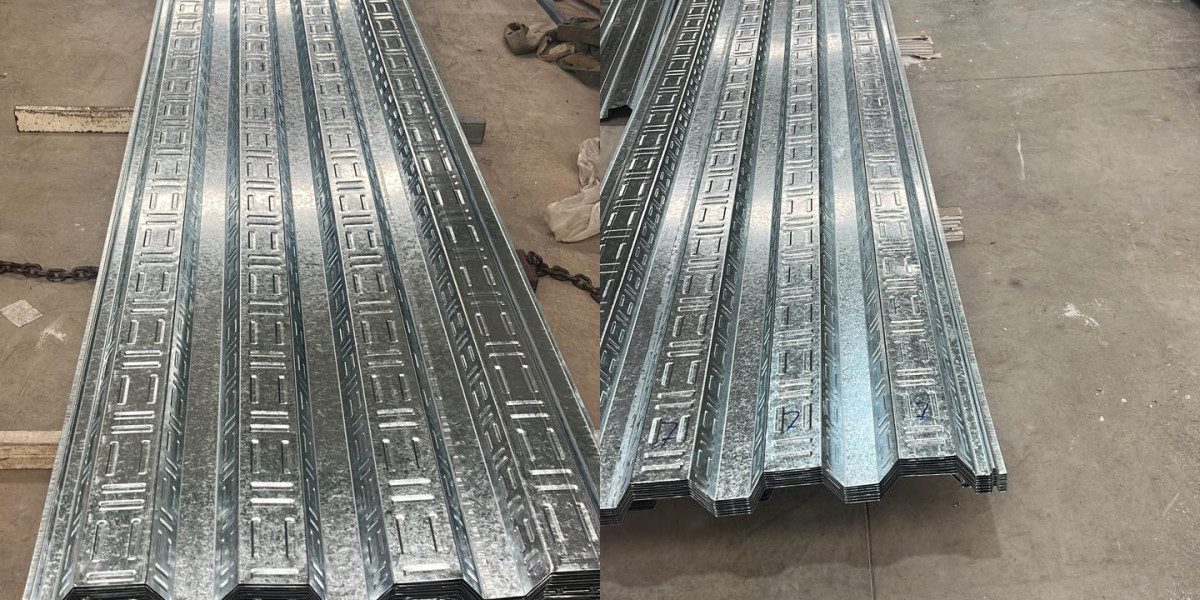

La losa colaborante es un sistema compuesto por una chapa metálica perfilada que actúa como encofrado permanente, y un recubrimiento de concreto que se vierte sobre ella. Esta combinación permite que la losa trabaje conjuntamente con las vigas de soporte, optimizando el uso de materiales y facilitando la construcción.
Este tipo de losa se utiliza ampliamente en edificios industriales, comerciales y residenciales debido a su rapidez de montaje, reducción de peso y capacidad para cubrir grandes luces sin necesidad de muchas vigas intermedias.
Ventajas de la Losa Colaborante
- Rapidez en la construcción: La chapa metálica sirve como encofrado y armadura, eliminando pasos adicionales.
- Reducción de peso: Al usar menos concreto y acero, se disminuye el peso propio de la estructura.
- Mayor resistencia: La interacción entre la chapa y el concreto mejora la capacidad de carga.
- Economía: Menores costos en materiales y mano de obra.
Dimensiones de las Vigas para Losa Colaborante
Las vigas que soportan una losa colaborante deben diseñarse con precisión, ya que estas transmiten las cargas hacia las columnas y cimientos. Las dimensiones varían según el tipo de estructura, la luz entre apoyos y las cargas aplicadas.
Altura de la Viga
La altura es uno de los factores más importantes. Generalmente, para losas colaborantes con luces medias (entre 4 y 7 metros), la altura de las vigas suele ser entre 1/10 y 1/15 de la luz. Por ejemplo, para una luz de 6 metros, la viga tendría una altura entre 40 y 60 cm.
Una altura adecuada permite resistir momentos flexionantes sin que la viga se deforme excesivamente. Además, facilita la integración de las armaduras y el paso de instalaciones eléctricas o sanitarias.
Ancho de la Viga
El ancho está relacionado con la capacidad para resistir esfuerzos cortantes y proporcionar estabilidad lateral. Usualmente, el ancho de la viga se encuentra entre 20 y 40 cm, dependiendo de la carga y el tipo de concreto.
Un ancho mayor puede aumentar la rigidez, pero también incrementa el peso y el costo. Por eso, es importante encontrar un equilibrio óptimo.
Espesor de la Losa
La losa colaborante tiene un espesor que varía según el tipo de uso y las cargas. En general, el espesor oscila entre 5 y 10 cm, considerando que la chapa metálica aporta resistencia y actúa como armadura positiva.
Este espesor debe ser suficiente para proteger la armadura del concreto y garantizar la durabilidad de la estructura.
Factores que Influyen en el Diseño de Vigas para Losa Colaborante
Cargas Aplicadas
Las cargas pueden ser permanentes (peso propio, acabados) o variables (personas, muebles, equipos). Es fundamental calcular correctamente estas cargas para dimensionar las vigas y la losa, asegurando seguridad ante cualquier circunstancia.
Tipo de Material
El tipo de acero y concreto afecta directamente las dimensiones. Por ejemplo, un concreto de alta resistencia permite reducir el tamaño de las vigas sin comprometer la seguridad.
Normativas Locales
En Perú, es indispensable seguir las normas técnicas de construcción vigentes, como el Reglamento Nacional de Edificaciones (RNE). Estas especificaciones aseguran que los diseños cumplan con criterios de seguridad y calidad.
Ejemplo Práctico de Diseño
Supongamos una losa colaborante con una luz de 5 metros y cargas variables moderadas. Aplicando la regla de diseño, la viga podría tener una altura de 35 a 50 cm y un ancho de 25 a 30 cm. La losa tendría un espesor de 6 cm sobre la chapa metálica.
Este diseño proporcionaría una estructura segura, eficiente y económica, adecuada para oficinas o viviendas.
Conclusión
El correcto dimensionamiento de las vigas para las losas colaborantes es esencial para garantizar la seguridad y eficiencia de cualquier construcción. Considerar factores como las cargas, materiales y normativas locales permitirá optimizar recursos y obtener estructuras duraderas.
Si planeas utilizar losas colaborantes en tu proyecto, es recomendable trabajar con un ingeniero estructural calificado que pueda realizar los cálculos y diseños adecuados para tu caso específico.
Preguntas Frecuentes
¿Qué es una losa colaborante?
Es un sistema estructural que combina una chapa metálica perfilada y concreto, permitiendo que trabajen conjuntamente para soportar cargas.
¿Cuáles son las dimensiones típicas de las vigas para losas colaborantes?
Generalmente, la altura de las vigas varía entre 1/10 y 1/15 de la luz, y el ancho entre 20 y 40 cm, dependiendo del diseño y cargas.
¿Qué espesor debe tener la losa colaborante?
El espesor suele estar entre 5 y 10 cm, considerando que la chapa metálica actúa como armadura positiva y encofrado.
¿Por qué es importante el diseño correcto de las vigas?
Porque las vigas transmiten las cargas de la losa a las columnas y cimientos, y un diseño inadecuado puede comprometer la seguridad estructural.
¿Cuáles normativas se deben considerar en Perú para diseñar losas colaborantes?
Se deben respetar las especificaciones del Reglamento Nacional de Edificaciones (RNE) y otras normas técnicas aplicables para garantizar seguridad y calidad.
