Losa Colaborante Detalle en AutoCAD: Guía Completa para Ingenieros y Arquitectos
La losa colaborante es un sistema estructural ampliamente utilizado en la construcción moderna por su eficiencia y rapidez en el proceso de edificación. Para diseñar y detallar correctamente este elemento, es fundamental contar con herramientas precisas como AutoCAD, que permiten representar con exactitud cada componente. En este artículo, te explicaremos qué es una losa colaborante, sus ventajas, y cómo realizar un detalle en AutoCAD que cumpla con las normativas y facilite la ejecución en obra.
¿Qué es una Losa Colaborante?

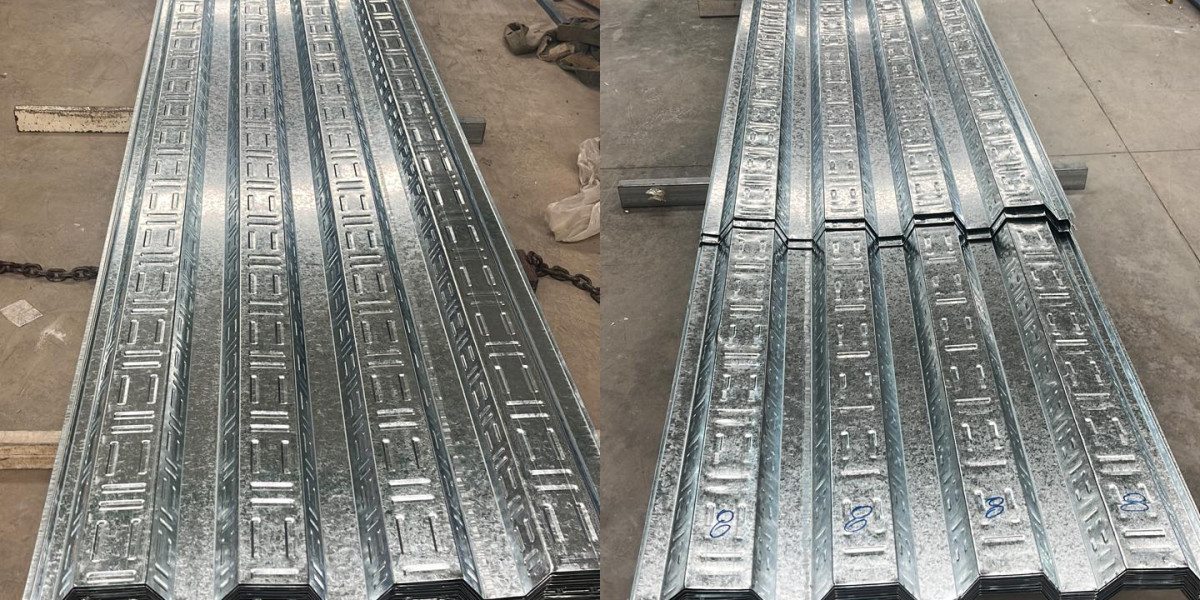

La losa colaborante es un sistema de entrepiso formado por una chapa metálica trapezoidal que actúa como encofrado perdido y que, una vez colada con concreto, trabaja conjuntamente con la estructura para soportar cargas. Esta combinación permite aprovechar las propiedades del acero y del concreto, logrando una solución eficiente y económica.
Este tipo de losa se utiliza en edificaciones residenciales, comerciales e industriales, especialmente cuando se requiere rapidez en la construcción y reducción de peso estructural.
Componentes principales de una losa colaborante
- Chapa metálica: Perfil trapezoidal que funciona como encofrado y refuerzo.
- Concreto: Vertido sobre la chapa para crear una superficie sólida y resistente.
- Refuerzo adicional: Barras de acero para soportar esfuerzos de tracción y mejorar la capacidad estructural.
Ventajas de usar Losa Colaborante
Este sistema ofrece múltiples beneficios que explican su popularidad en el sector construcción:
- Reducción de peso propio: Al utilizar chapa metálica como encofrado, se disminuye la cantidad de concreto necesario.
- Rapidez en la instalación: La chapa se instala rápidamente, acelerando el proceso de construcción.
- Mejora en la resistencia estructural: La colaboración entre acero y concreto optimiza la capacidad portante.
- Versatilidad de diseño: Permite adaptarse a diferentes tipos de cargas y luces.
Detalle de Losa Colaborante en AutoCAD
Realizar un detalle de losa colaborante en AutoCAD es una tarea que requiere precisión y conocimiento técnico. A continuación, te explicamos los pasos básicos para crear un dibujo claro y funcional:
1. Configuración inicial
Antes de comenzar el dibujo, configura las unidades y escalas adecuadas en AutoCAD. Para proyectos estructurales, lo más común es trabajar en milímetros o centímetros, dependiendo del estándar del proyecto.
2. Dibujo de la chapa metálica
La chapa colaborante tiene un perfil trapezoidal con dimensiones específicas que deben respetarse para garantizar su funcionamiento. Utiliza la herramienta Polyline para dibujar el contorno de la chapa, incluyendo las ondulaciones y alturas.
Es recomendable crear un bloque o símbolo para la chapa, facilitando su replicación en diferentes partes del plano.
3. Representación del concreto
Sobre la chapa, dibuja el recubrimiento de concreto que suele tener un espesor variable según el diseño estructural. Puedes utilizar un hatch con patrón para distinguir el concreto del acero, mejorando la legibilidad del detalle.
4. Añadir refuerzos y detalles adicionales
Incluye las barras de refuerzo, indicando su diámetro, separación y tipo. Utiliza líneas y etiquetas para especificar cada elemento. Es fundamental mostrar la conexión entre la losa y las vigas o columnas adyacentes.
5. Anotaciones y cotas
Agrega cotas para cada dimensión relevante: altura de la chapa, espesor del concreto, separación de refuerzos, etc. Las anotaciones deben ser claras y fáciles de leer para evitar confusiones durante la construcción.
Ejemplo práctico de detalle de losa colaborante en AutoCAD
Un detalle típico incluye:
- Perfil de chapa trapezoidal con altura de 45 mm y ancho efectivo de 1000 mm.
- Espesor de concreto de 50 mm sobre la chapa.
- Refuerzo principal con varillas de acero de 10 mm de diámetro, separadas cada 20 cm.
- Cotas y notas que especifican el tipo de material y acabados.
Este dibujo puede complementarse con una vista en planta y corte para ofrecer una comprensión integral del sistema.
Consejos para optimizar tus planos en AutoCAD
- Utiliza capas: Separa elementos como chapa, concreto, refuerzos y cotas en diferentes capas para facilitar la edición.
- Bloques dinámicos: Crea bloques para elementos repetitivos con atributos editables.
- Normativas locales: Asegúrate de seguir las normas peruanas de construcción para dimensionamiento y simbología.
- Revisiones constantes: Verifica el detalle con el equipo de diseño estructural para evitar errores.
Preguntas Frecuentes
¿Qué diferencia hay entre una losa colaborante y una losa tradicional?
La losa colaborante utiliza una chapa metálica como encofrado perdido que trabaja conjuntamente con el concreto, mientras que la losa tradicional utiliza encofrados removibles y generalmente requiere más tiempo y materiales.
¿Cuál es el espesor mínimo recomendado para el concreto en una losa colaborante?
El espesor mínimo suele ser de 50 mm sobre la chapa metálica, aunque puede variar según las cargas y especificaciones del proyecto.
¿Se puede modificar el perfil de la chapa en AutoCAD para adaptarse a diferentes diseños?
Sí, AutoCAD permite personalizar el perfil trapezoidal según las dimensiones y características requeridas, facilitando la adaptación a distintos proyectos.
¿Qué normas peruanas regulan el diseño de losas colaborantes?
En Perú, el diseño debe cumplir con el Reglamento Nacional de Edificaciones (RNE) y las normas técnicas complementarias relacionadas con estructuras de concreto y acero.
¿Es necesario incluir el detalle de anclaje de la chapa en el plano de AutoCAD?
Sí, es importante mostrar cómo la chapa se fija a la estructura para garantizar la estabilidad y seguridad de la losa colaborante durante y después de la construcción.
