La losa colaborante es un elemento estructural fundamental en la construcción moderna, especialmente en edificaciones de varios pisos. Su diseño y detalle en CAD (Diseño Asistido por Computadora) permiten optimizar el proceso constructivo y garantizar la seguridad y eficiencia de la estructura. En este artículo, exploraremos en profundidad qué es una losa colaborante, sus ventajas, y cómo realizar un detalle CAD adecuado para su implementación.
¿Qué es una Losa Colaborante?

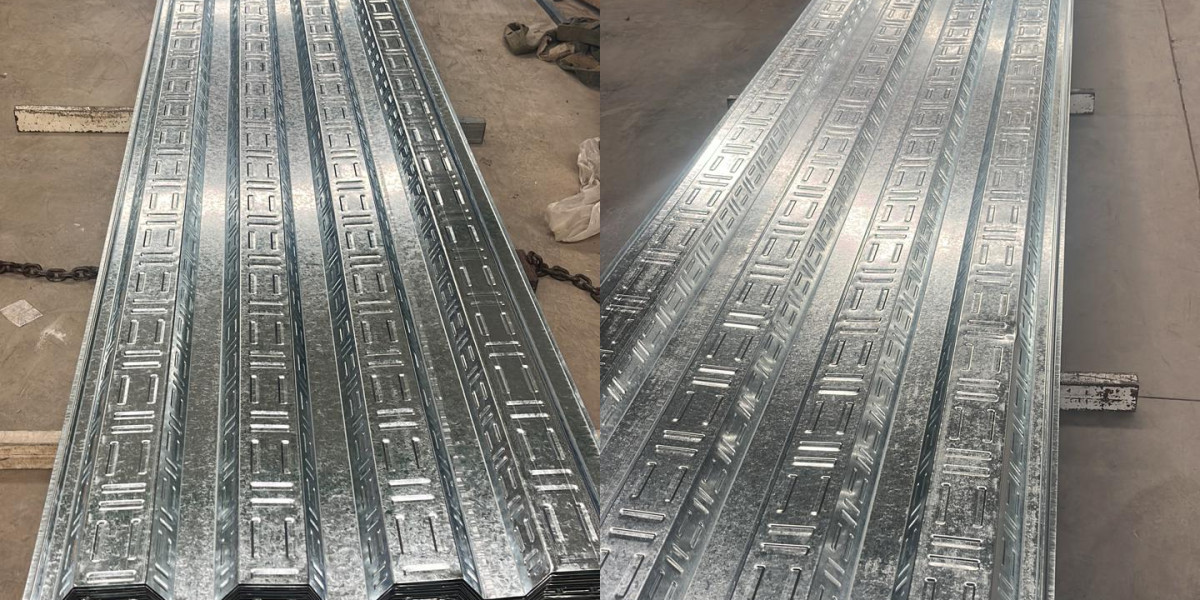

La losa colaborante es un sistema de forjado compuesto por una placa metálica con perfil trapezoidal que actúa como encofrado perdido y que, en conjunto con el concreto, trabaja como una losa rígida. Este sistema es muy utilizado en estructuras de concreto armado y acero, permitiendo reducir tiempos y costos de obra.
Componentes principales de la losa colaborante
- Perfil metálico: generalmente de acero galvanizado que sirve como encofrado y como elemento estructural.
- Concreto: que se vierte sobre el perfil metálico y forma la losa final.
- Armado de refuerzo: mallas o barras de acero que se colocan para resistir esfuerzos de tracción.
Ventajas de la Losa Colaborante
Este sistema ofrece múltiples beneficios que la hacen una opción competitiva frente a los métodos tradicionales:
- Rapidez en la construcción: al ser el acero un encofrado perdido, elimina la necesidad de retirar moldes.
- Reducción de peso: la losa es más ligera que una losa maciza convencional, lo que disminuye cargas sobre la estructura.
- Mayor resistencia: la unión del perfil metálico con el concreto genera un sistema compuesto que mejora la capacidad estructural.
- Flexibilidad en diseño: se adapta a diferentes tipos de cargas y luces.
Detalle CAD de la Losa Colaborante
El diseño y desarrollo de un detalle CAD es fundamental para comunicar con precisión las especificaciones técnicas y constructivas de la losa colaborante. Este detalle debe incluir dimensiones, materiales, espesores y tipos de refuerzo, asegurando que el equipo de obra entienda y ejecute correctamente el proyecto.
Elementos clave en el detalle CAD
- Perfil metálico: representación del tipo y dimensiones del perfil trapezoidal.
- Concreto: indicación del espesor y resistencia del concreto a utilizar.
- Armado de refuerzo: ubicación y tipo de barras o mallas.
- Acoples y uniones: detalles de soldadura o fijación entre perfiles y elementos estructurales.
- Dimensiones generales: luces, espesores, y apoyos.
Software recomendado para el detalle CAD
Para elaborar estos detalles, los ingenieros y arquitectos suelen utilizar programas especializados como:
- AutoCAD: ampliamente usado para planos y detalles técnicos.
- Revit: permite modelar y coordinar en BIM con integración de detalles estructurales.
- Tekla Structures: ideal para detalles constructivos de acero y concreto.
Pasos para realizar un detalle CAD de Losa Colaborante
- Recolección de datos: obtener planos estructurales, especificaciones técnicas y normativas aplicables.
- Definir perfil metálico: seleccionar el tipo y dimensiones del perfil que se usará.
- Diseñar armado: incluir refuerzos necesarios para cargas de servicio y condiciones sísmicas.
- Dimensionar espesor de concreto: según normativa y requerimientos estructurales.
- Incluir detalles constructivos: fijaciones, juntas, pendientes y otros elementos esenciales.
- Revisión y validación: verificar que el detalle cumpla con las normativas peruanas y estándares internacionales.
Normativas y Recomendaciones para Losa Colaborante en Perú
En Perú, el diseño y construcción de losas colaborantes deben cumplir con la NTP 399.010 y el Reglamento Nacional de Edificaciones (RNE). Estas normativas establecen criterios para la resistencia, seguridad sísmica, y calidad de materiales que garantizan la durabilidad y seguridad de la estructura.
Es fundamental que los detalles CAD reflejen estos criterios para evitar errores que puedan comprometer la estabilidad o funcionalidad de la losa colaborante.
Conclusión
El detalle CAD de la losa colaborante es una herramienta indispensable para ingenieros y arquitectos que buscan optimizar sus proyectos estructurales. Con un diseño adecuado, aprovechando las ventajas del sistema colaborante, se logra una construcción eficiente, segura y económica. Además, el uso correcto de software y la adhesión a normativas locales aseguran la calidad y durabilidad de la obra.
Preguntas Frecuentes
¿Qué materiales se utilizan en una losa colaborante?
Principalmente se emplea acero galvanizado en perfil trapezoidal y concreto armado con refuerzo de acero para garantizar resistencia y durabilidad.
¿Cuáles son las ventajas principales de usar losa colaborante?
Su rapidez de construcción, reducción de peso estructural, mayor resistencia y flexibilidad en el diseño son sus principales beneficios.
¿Qué software es recomendable para hacer detalles CAD de losas colaborantes?
AutoCAD, Revit y Tekla Structures son los programas más utilizados para elaborar detalles técnicos precisos y coordinados.
¿Es necesario seguir normativas específicas para las losas colaborantes en Perú?
Sí, es fundamental respetar la NTP 399.010 y el Reglamento Nacional de Edificaciones para asegurar la calidad y seguridad de la estructura.
¿La losa colaborante puede usarse en edificios de gran altura?
Sí, gracias a su capacidad para soportar cargas y su ligereza, es adecuada para edificaciones de varios pisos, siempre que se realice un diseño estructural adecuado.
