Diseño de Losa con Plancha Colaborante: Guía Completa para Ingenieros y Arquitectos
El diseño de losa con plancha colaborante es una técnica constructiva ampliamente utilizada en la ingeniería civil para optimizar la resistencia y economía de las estructuras de concreto. Esta metodología combina elementos metálicos y de concreto, logrando un sistema que mejora la capacidad portante y reduce el peso propio de la losa. En este artículo, exploraremos en detalle qué es una losa con plancha colaborante, sus ventajas, el proceso de diseño y aspectos importantes para su correcta implementación en proyectos de construcción.
¿Qué es una Losa con Plancha Colaborante?
Una losa con plancha colaborante es un sistema estructural compuesto por una placa metálica acanalada que actúa como encofrado perdido y refuerzo positivo, sobre la cual se vierte una capa de concreto que, al endurecerse, trabaja en conjunto con la plancha para soportar cargas. Este sistema es especialmente útil en edificios de varios pisos, naves industriales y puentes, donde se requiere rapidez en la ejecución y eficiencia estructural.
Componentes principales

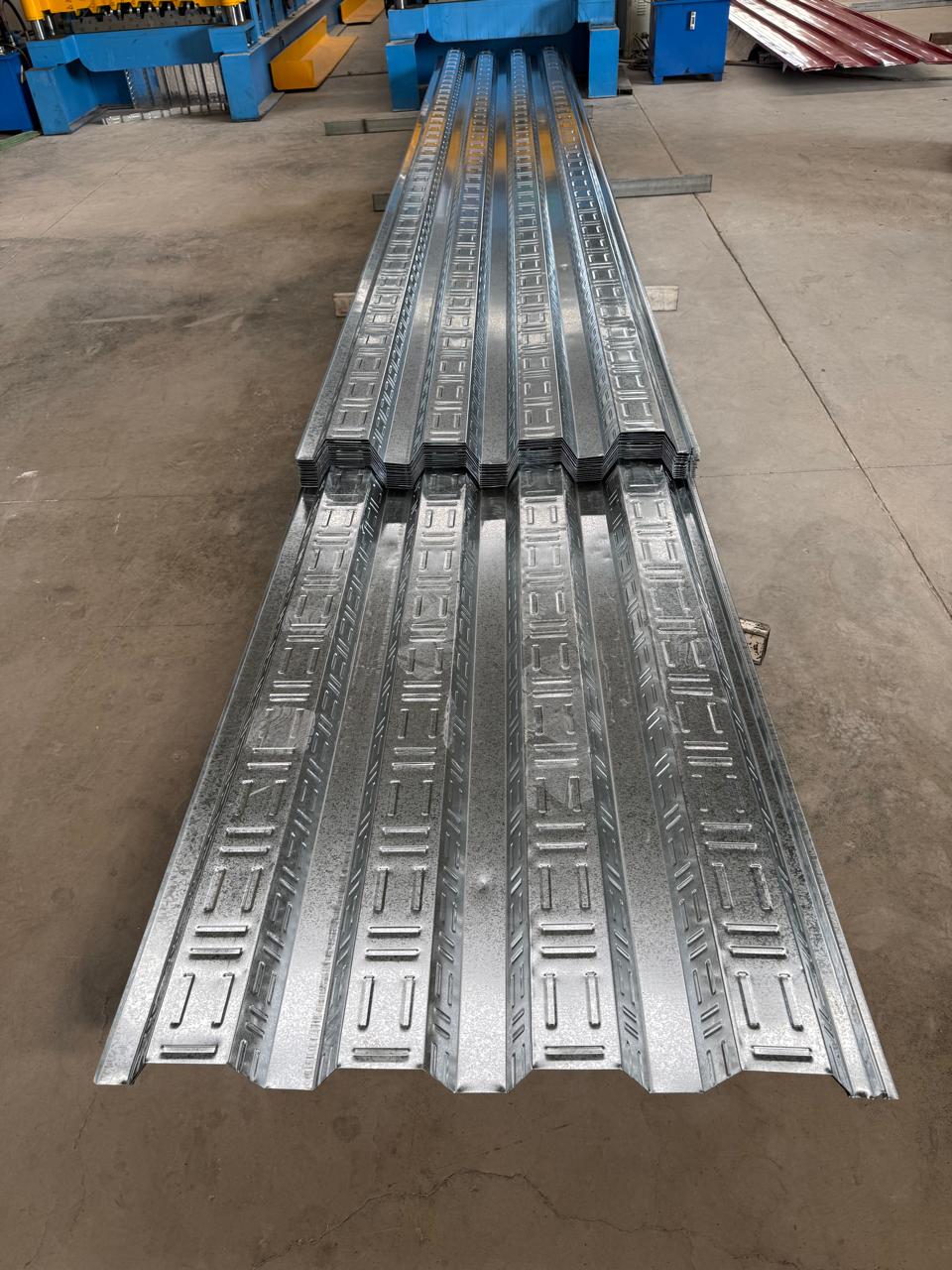

- Plancha colaborante metálica: Generalmente fabricada en acero galvanizado, con acanaladuras que permiten el anclaje del concreto y mejoran la interacción estructural.
- Concreto: Vertido sobre la plancha para formar la losa, debe cumplir con especificaciones de resistencia y trabajabilidad.
- Refuerzo adicional: Varillas de acero que se colocan para soportar esfuerzos de tracción y mejorar la ductilidad del sistema.
Ventajas del Diseño de Losa con Plancha Colaborante
El empleo de planchas colaborantes ofrece múltiples beneficios que optimizan la construcción y el desempeño de la estructura:
1. Rapidez en la Construcción
La plancha metálica funciona como encofrado permanente, eliminando la necesidad de encofrados tradicionales de madera o metal, lo que reduce significativamente los tiempos de ejecución.
2. Reducción de Peso Propio
Al utilizar menos concreto y aprovechar la resistencia del acero, la losa resulta más ligera, lo cual disminuye las cargas sobre columnas y cimentaciones.
3. Mayor Capacidad Estructural
La combinación de acero y concreto permite soportar cargas mayores y mayores luces, gracias a la colaboración entre ambos materiales.
4. Mejor comportamiento sísmico
La ductilidad del sistema y su capacidad para disipar energía lo hacen adecuado para zonas con actividad sísmica, como gran parte del territorio peruano.
Proceso de Diseño de una Losa con Plancha Colaborante
El diseño estructural de una losa con plancha colaborante debe cumplir con las normativas nacionales e internacionales, considerando aspectos de resistencia, durabilidad y seguridad.
1. Cálculo de cargas
Se determinan las cargas permanentes (peso propio, acabados) y variables (uso, viento, sismos) que actuaran sobre la losa.
2. Selección del tipo de plancha colaborante
Se escoge la perfilación, espesor y material de la plancha metálica de acuerdo a las cargas y dimensiones de la losa.
3. Análisis estructural
Se realiza el análisis de esfuerzos utilizando métodos como el de elementos finitos o el análisis elástico, para determinar momentos y cortantes.
4. Dimensionamiento del refuerzo
Se calculan las cantidades y diámetros de varillas para resistir los esfuerzos de tracción, asegurando la ductilidad y resistencia requerida.
5. Verificación normativa
Se comprueba que el diseño cumpla con los límites de deflexión, resistencia y seguridad según el Reglamento Nacional de Edificaciones (RNE) y normas técnicas pertinentes.
Consideraciones Importantes para el Diseño y Construcción
Para garantizar el éxito en la implementación de losas con plancha colaborante, es fundamental tener en cuenta los siguientes aspectos:
- Calidad del concreto: El concreto debe tener la resistencia y trabajabilidad adecuada para asegurar la correcta adherencia con la plancha metálica.
- Protección contra la corrosión: La plancha colaborante debe estar galvanizada o protegida para evitar la oxidación y deterioro a largo plazo.
- Control de juntas: Se recomienda planificar adecuadamente las juntas para evitar discontinuidades que afecten la integridad estructural.
- Supervisión en obra: La correcta colocación y fijación de la plancha, así como el proceso de vertido y curado del concreto, son claves para la calidad final.
Aplicaciones Típicas en Perú
En el contexto peruano, las losas con plancha colaborante se utilizan principalmente en:
- Edificaciones comerciales y residenciales: Para acelerar tiempos de construcción y reducir costos.
- Naves industriales: Donde se requieren grandes luces sin columnas intermedias.
- Obras públicas: Como puentes y estacionamientos, donde la ligereza y resistencia son vitales.
Conclusión
El diseño de losa con plancha colaborante es una solución innovadora y eficiente que mejora la rapidez, economía y resistencia de las estructuras de concreto. Con un adecuado análisis y cumplimiento normativo, esta técnica es altamente recomendada para proyectos en Perú que busquen optimizar recursos sin sacrificar seguridad y calidad.
Preguntas Frecuentes
¿Qué normativas rigen el diseño de losas con plancha colaborante en Perú?
El diseño debe cumplir principalmente con el Reglamento Nacional de Edificaciones (RNE) y las normas técnicas complementarias que incluyen criterios para estructuras mixtas y sistemas colaborantes.
¿Cuál es el espesor típico de la plancha colaborante?
El espesor varía entre 0.7 mm y 1.2 mm, dependiendo de las cargas y el tipo de perfil utilizado. Es importante seguir las recomendaciones del fabricante y el diseño estructural.
¿Es necesario usar refuerzo adicional en la losa con plancha colaborante?
Sí. Aunque la plancha metálica aporta resistencia, se requiere refuerzo de acero para resistir esfuerzos de tracción y asegurar la ductilidad del sistema.
¿Qué ventajas ofrece la plancha colaborante frente a un encofrado tradicional?
La plancha colaborante actúa como encofrado perdido, acelerando la construcción, reduciendo costos y disminuyendo el peso propio de la losa.
¿Cómo se garantiza la unión entre el concreto y la plancha metálica?
La forma acanalada de la plancha permite un anclaje mecánico del concreto, y la calidad del concreto y el curado adecuado aseguran una buena adherencia y colaboración estructural.
