Diseño de Losa con Placa Colaborante en Perú: Guía Completa
Diseño de Losa con Placa Colaborante: Guía Completa para Construcciones Sólidas
El diseño de losa con placa colaborante es una técnica constructiva muy utilizada en la ingeniería civil moderna, especialmente en países como Perú donde la eficiencia estructural y la economía de materiales son cruciales. Esta solución combina elementos de concreto y acero para ofrecer una estructura resistente, ligera y eficiente. En este artículo, explicaremos qué es una losa con placa colaborante, sus ventajas, materiales involucrados y los pasos principales para su diseño.
¿Qué es una Losa con Placa Colaborante?
Una losa con placa colaborante es un sistema estructural compuesto por una losa de concreto armado que trabaja conjuntamente con una placa metálica corrugada colocada en la parte inferior. Esta placa actúa como encofrado permanente y refuerzo para la losa, permitiendo reducir el espesor del concreto y optimizar el uso de materiales.
La placa colaborante, usualmente de acero galvanizado, se fija sobre las vigas y sirve como base para el vertido del concreto. Al endurecerse, ambos elementos – acero y concreto – trabajan en conjunto para resistir cargas, aumentando la rigidez y capacidad de la losa.
Ventajas del Diseño con Losa y Placa Colaborante
1. Reducción de Peso y Materiales
Al usar una placa colaborante, se reduce significativamente la cantidad de concreto necesario para la losa, lo que disminuye el peso total de la estructura y el costo del proyecto.
2. Rapidez en la Construcción
La placa metálica funciona como encofrado permanente, eliminando la necesidad de instalar y retirar moldes temporales, acelerando los tiempos de ejecución.
3. Mayor Resistencia y Seguridad
La unión entre el concreto y la placa metálica genera una losa más resistente a cargas dinámicas y estáticas, lo que mejora la seguridad estructural.
4. Flexibilidad en el Diseño
Este sistema puede adaptarse a diferentes tipos de edificaciones, desde viviendas hasta edificios comerciales e industriales.
Materiales Utilizados en el Diseño de Losa con Placa Colaborante

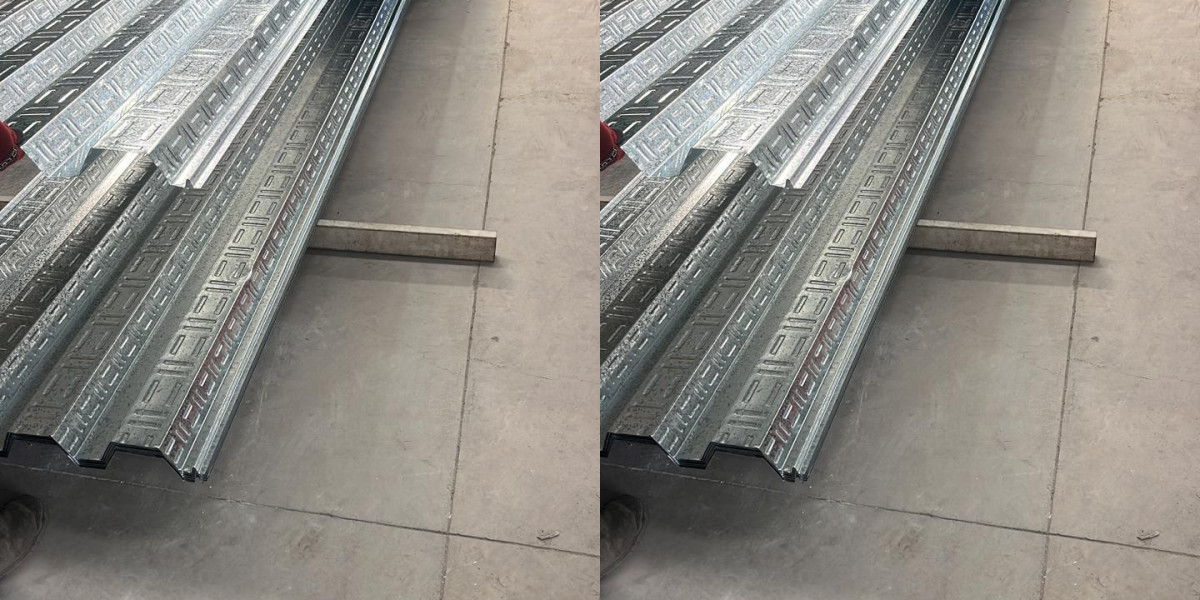

Acero para la Placa Colaborante
Se utilizan planchas de acero galvanizado corrugado, con características específicas para garantizar la adherencia con el concreto y resistencia a la corrosión. La forma corrugada permite un mejor acople y evita deslizamientos entre materiales.
Concreto
El concreto debe cumplir con las especificaciones de resistencia requeridas para la losa, generalmente un concreto de alta resistencia (f’c entre 25 y 30 MPa). Además, el concreto debe tener buena trabajabilidad para rellenar adecuadamente los espacios entre las corrugas y garantizar la unión.
Acero de Refuerzo
Además de la placa colaborante, se utilizan mallas o barras de acero para armar la losa, aumentando su capacidad de carga y resistencia a esfuerzos de tracción y flexión.
Proceso de Diseño de una Losa con Placa Colaborante
1. Análisis de Cargas
El primer paso consiste en determinar las cargas que la losa deberá soportar, incluyendo cargas muertas (peso propio, acabados) y cargas vivas (personas, muebles, equipos). Este análisis es fundamental para definir el espesor y dimensiones adecuadas.
2. Selección de la Placa Colaborante
Se elige el tipo y espesor de la placa de acero en función de las cargas y las especificaciones del proyecto. La placa debe ser capaz de colaborar eficazmente con el concreto para resistir esfuerzos combinados.
3. Dimensionamiento de la Losa
Se calcula el espesor necesario del concreto y el refuerzo de acero, asegurando que la losa cumpla con las normas locales de construcción y seguridad estructural. Es importante considerar la interacción entre placa y concreto para optimizar el diseño.
4. Detallado Constructivo
Se elaboran planos y detalles que indican la colocación de la placa, armado de acero, anclajes y juntas, permitiendo una ejecución precisa en obra.
5. Verificación y Normativa
Finalmente, se verifica que el diseño cumpla con las normas técnicas peruanas, como el Reglamento Nacional de Edificaciones (RNE), y se realizan simulaciones o cálculos estructurales para garantizar la seguridad.
Aplicaciones Comunes de Losa con Placa Colaborante en Perú
Este sistema es ampliamente usado en:
- Edificios residenciales y comerciales
- Centros industriales y almacenes
- Estructuras metálicas complementadas con losas
- Proyectos de ampliación y remodelación
Su adaptabilidad y eficiencia hacen que sea una opción preferida para proyectos que requieren rapidez y economía sin sacrificar la resistencia.
Consideraciones Finales
El diseño de losa con placa colaborante representa una solución moderna y eficiente para la construcción en Perú. Al combinar el acero y el concreto de manera óptima, se logran estructuras más ligeras, rápidas de construir y resistentes.
Es fundamental contar con profesionales especializados en ingeniería estructural para realizar un diseño seguro y conforme a las normativas vigentes. De esta forma, se garantiza la durabilidad y funcionalidad de la obra.
Preguntas Frecuentes
¿Qué diferencia hay entre una losa convencional y una con placa colaborante?
La losa con placa colaborante incorpora una placa metálica corrugada que actúa como encofrado permanente y refuerzo, permitiendo reducir el espesor del concreto y mejorar la resistencia, mientras que la losa convencional usa solo concreto y acero de refuerzo sin placa metálica.
¿Cuáles son las principales ventajas de usar placa colaborante?
Entre las ventajas destacan la reducción del peso y materiales, rapidez en la construcción, mayor resistencia estructural y flexibilidad para distintos tipos de edificaciones.
¿Qué tipos de acero se utilizan para la placa colaborante?
Se emplea acero galvanizado corrugado, que ofrece resistencia a la corrosión y una superficie que mejora la adherencia con el concreto.
¿Es posible usar losa con placa colaborante en edificaciones sísmicas?
Sí, siempre y cuando el diseño estructural considere las cargas sísmicas y se cumplan las normativas específicas para zonas de alta sismicidad, como las establecidas en el Reglamento Nacional de Edificaciones del Perú.
¿Qué normativas deben seguirse para el diseño en Perú?
El diseño debe ajustarse al Reglamento Nacional de Edificaciones (RNE), especialmente a las normas relacionadas con estructuras de concreto y acero, asegurando seguridad y calidad en las construcciones.
