Diseño de Losa Colaborante: Guía Completa para Ingenieros en Perú
Diseño de Losa Colaborante: Guía Completa para Ingenieros y Constructores
El diseño de la losa colaborante es una técnica constructiva cada vez más utilizada en la ingeniería civil debido a su eficiencia estructural y económica. Este método combina una losa de concreto con perfiles metálicos, permitiendo una construcción más rápida, ligera y resistente. En este artículo, exploraremos en detalle qué es una losa colaborante, sus ventajas, materiales, proceso de diseño y aplicaciones prácticas.
¿Qué es una Losa Colaborante?
Una losa colaborante es un sistema estructural compuesto por una placa de concreto que se vierte sobre una estructura metálica, generalmente una chapa o perfil acanalado de acero, que actúa como encofrado y refuerzo simultáneamente. Esta combinación colabora para resistir cargas y esfuerzos, optimizando el uso de materiales y mejorando la capacidad portante.
Componentes principales
- Perfil metálico: generalmente de acero galvanizado, con formas trapezoidales o acanaladas.
- Concreto: vertido sobre el perfil metálico, formando la losa definitiva.
- Refuerzo adicional: barras de acero o mallas de refuerzo para mejorar la resistencia a tracción.
- Elementos de unión: soldaduras o fijaciones mecánicas que aseguran la colaboración entre acero y concreto.
Ventajas del Diseño de Losa Colaborante
La utilización de losas colaborantes ofrece múltiples beneficios en comparación con los sistemas tradicionales de losas de concreto armado:
- Reducción de peso: al usar perfiles metálicos como encofrado permanente, disminuye la cantidad de concreto necesaria.
- Rapidez en la construcción: al eliminar encofrados tradicionales y facilitar el vertido del concreto.
- Mayor resistencia estructural: la combinación acero-concreto mejora el desempeño frente a cargas dinámicas y estáticas.
- Flexibilidad en el diseño: permite adaptarse a distintos tipos de edificaciones y arquitecturas.
- Menor costo: optimización de materiales y mano de obra reduce el costo total del proyecto.
Materiales Utilizados en la Losa Colaborante

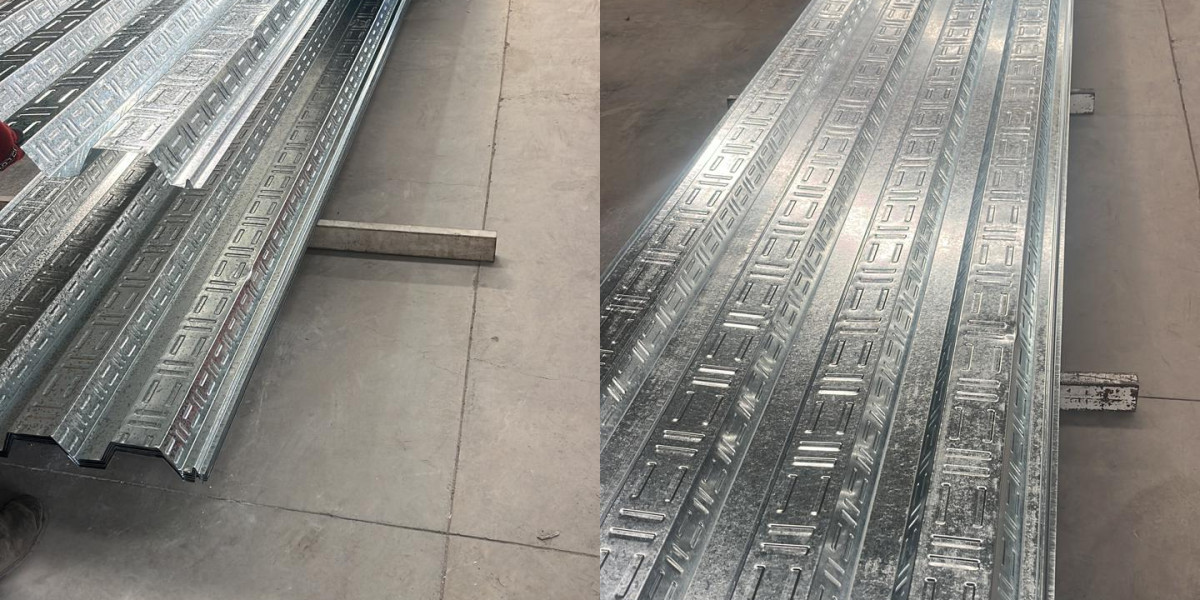

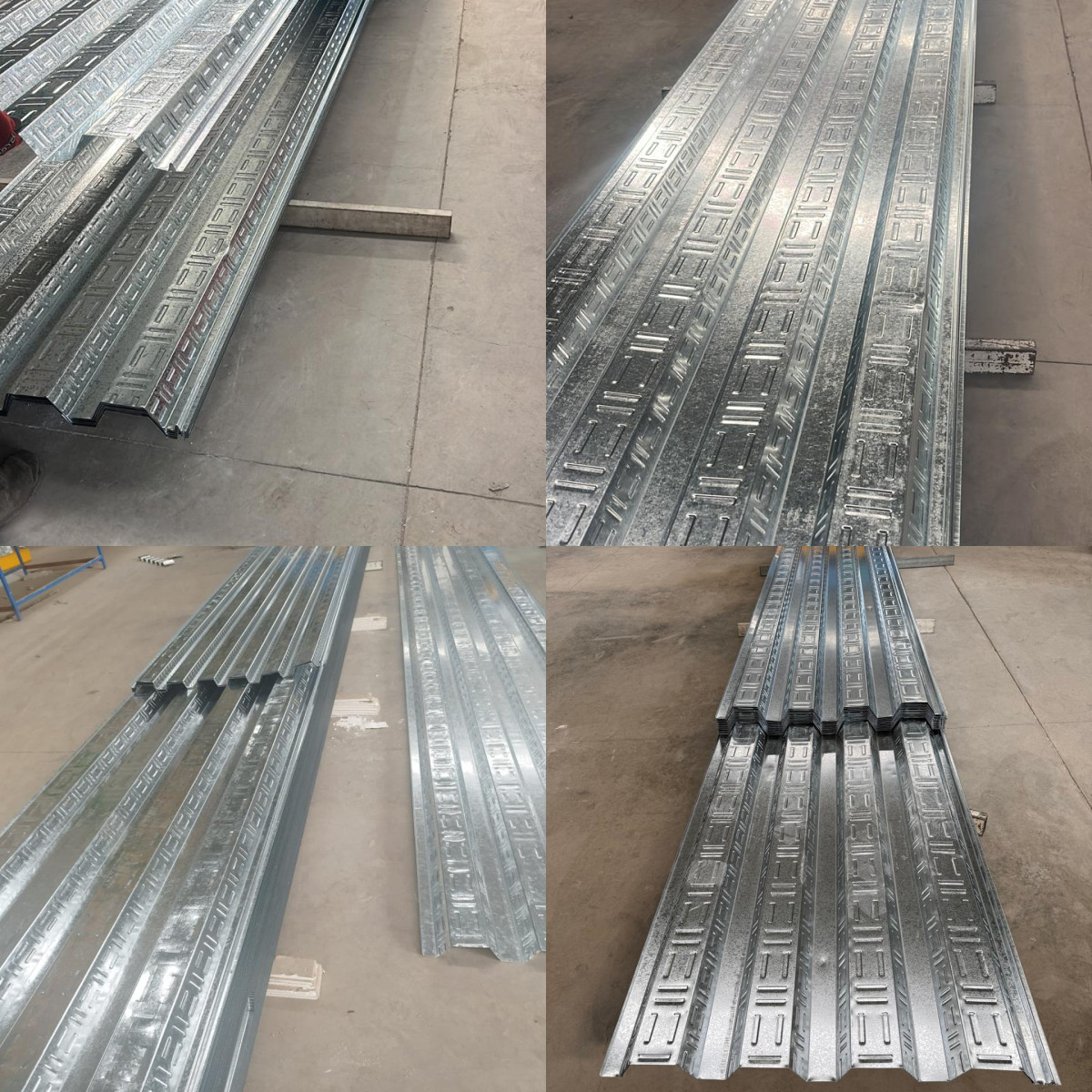

Perfil Metálico
Se emplea acero galvanizado para evitar corrosión y prolongar la vida útil. Los perfiles tienen formas que permiten un anclaje eficiente del concreto, como el perfil trapezoidal o acanalado. Este perfil actúa como encofrado permanente y refuerzo pasivo.
Concreto
La mezcla de concreto debe cumplir con especificaciones de resistencia adecuadas, usualmente con un f’c de 2500 a 3500 psi (17 a 24 MPa). Además, se recomienda un concreto con buena trabajabilidad para asegurar una correcta adherencia y llenado entre las nervaduras del perfil metálico.
Refuerzos
Se utilizan barras de acero de refuerzo o mallas electrosoldadas para proporcionar resistencia adicional a la tracción, especialmente en zonas de mayor esfuerzo. Estos refuerzos complementan la capacidad estructural del sistema.
Proceso de Diseño de la Losa Colaborante
El diseño adecuado de una losa colaborante requiere un análisis detallado de cargas, resistencia y comportamiento estructural. A continuación, se describen los pasos básicos para su diseño:
1. Determinación de cargas
Se calculan las cargas muertas (peso propio de la losa, acabados, instalaciones) y cargas vivas (personas, mobiliario, equipos). También se consideran cargas sísmicas y de viento según normativas locales.
2. Selección del perfil metálico
Se elige el tipo y dimensiones del perfil metálico en función de la luz entre apoyos y las cargas que debe soportar. Es fundamental que el perfil garantice una adecuada colaboración con el concreto.
3. Dimensionamiento del concreto y refuerzos
Se determina el espesor de la losa de concreto y el área de acero de refuerzo necesaria para resistir esfuerzos de flexión y cortante. Se debe cumplir con los criterios de seguridad y servicio estipulados en el diseño estructural.
4. Verificación estructural
Se realizan cálculos para asegurar que la losa colaborante cumple con los límites de deformación, resistencia y estabilidad. Esto incluye el análisis del comportamiento combinado acero-concreto y la transferencia de esfuerzos.
5. Detalles constructivos
Se diseñan las conexiones, soldaduras y otros elementos que aseguran la integración del sistema. Además, se establecen las recomendaciones para la colocación del concreto y el curado.
Aplicaciones de la Losa Colaborante en la Construcción
Las losas colaborantes son ampliamente utilizadas en diversos tipos de edificaciones y estructuras por sus ventajas funcionales y económicas:
- Edificios comerciales y oficinas: donde se requieren grandes luces y rapidez en la obra.
- Centros industriales: para soportar cargas pesadas y maquinaria.
- Estacionamientos: que demandan resistencia y durabilidad.
- Puentes y pasarelas peatonales: debido a su ligereza y resistencia.
- Proyectos de remodelación: donde se busca minimizar el peso adicional en estructuras existentes.
Mantenimiento y Durabilidad
Para garantizar una larga vida útil de la losa colaborante, es importante realizar un mantenimiento adecuado. Esto incluye la inspección periódica para detectar corrosión en el perfil metálico, grietas en el concreto y la correcta adherencia entre ambos materiales. Además, el uso de recubrimientos protectores y selladores ayuda a prevenir daños por humedad y agentes agresivos.
Conclusión
El diseño de losa colaborante representa una solución eficiente y moderna para la construcción de losas en múltiples aplicaciones. Su combinación de acero y concreto permite optimizar recursos, mejorar la resistencia estructural y acelerar los tiempos de obra. Es fundamental que el diseño y la ejecución sean realizados por profesionales capacitados, respetando las normativas locales para garantizar la seguridad y funcionalidad del sistema.
Preguntas Frecuentes
¿Qué diferencia hay entre una losa colaborante y una losa tradicional?
La losa colaborante utiliza un perfil metálico como encofrado permanente y refuerzo, mientras que la losa tradicional requiere encofrado temporal y está compuesta únicamente por concreto y refuerzo de acero. Esto hace que la losa colaborante sea más ligera, rápida de construir y eficiente.
¿Cuál es el espesor típico de una losa colaborante?
El espesor varía según el diseño y cargas, pero usualmente está entre 8 y 12 centímetros de concreto sobre el perfil metálico. Este espesor se determina en función de la resistencia estructural requerida.
¿Se puede usar cualquier tipo de concreto para la losa colaborante?
No, se recomienda usar concreto con resistencia adecuada (generalmente f’c entre 2500 y 3500 psi) y buena trabajabilidad para asegurar una correcta adherencia y llenado sobre el perfil metálico.
¿Cómo se asegura la colaboración entre el acero y el concreto?
Se utiliza un perfil metálico con formas acanaladas que proporcionan un anclaje mecánico, además de fijaciones y, en algunos casos, adhesivos especiales que garantizan la transferencia de esfuerzos entre ambos materiales.
¿Qué mantenimiento requiere una losa colaborante?
Es importante inspeccionar periódicamente para detectar corrosión o daños, mantener selladores y recubrimientos protectores, y reparar grietas o fallas para prolongar la vida útil de la losa.
