¿Cuánto Resiste una Losa Colaborante? Guía para Perú
¿Cuánto Resiste una Losa Colaborante? Guía Completa
Las losas colaborantes son una solución estructural ampliamente utilizada en la construcción moderna debido a su eficiencia y capacidad para soportar cargas considerables. Sin embargo, una pregunta común entre ingenieros, arquitectos y estudiantes es: ¿cuánto resiste una losa colaborante? En este artículo, exploraremos en detalle las características, factores que influyen en su resistencia y cómo calcularla para optimizar su uso en proyectos.
¿Qué es una Losa Colaborante?

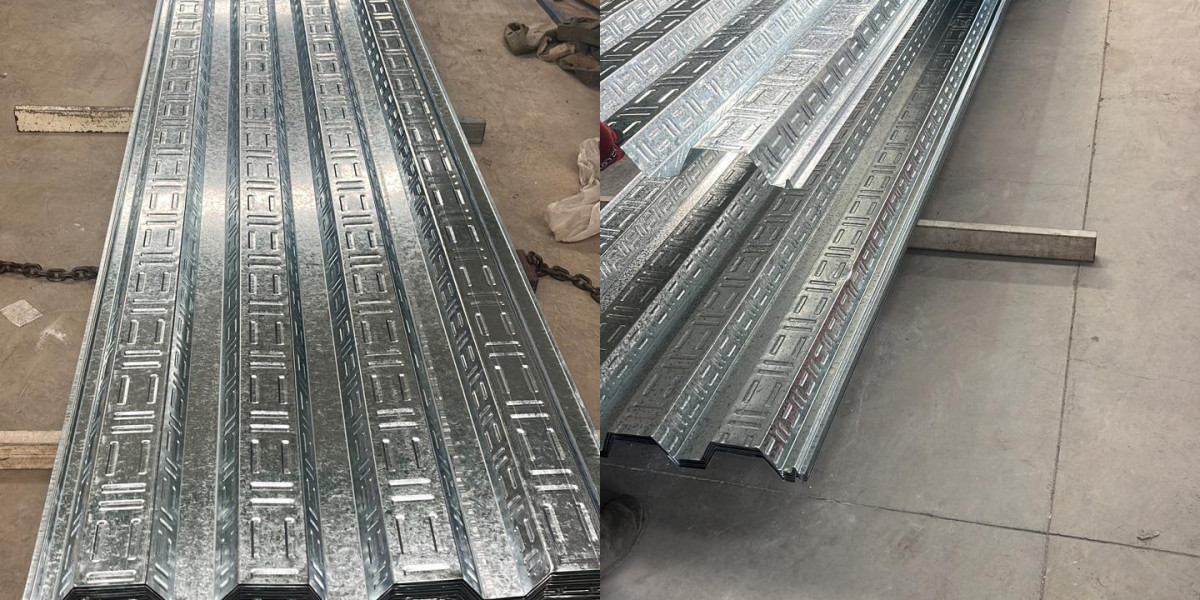

Una losa colaborante es un sistema estructural compuesto por una chapa metálica perfilada que actúa como encofrado perdido, la cual colabora en conjunto con el concreto para resistir esfuerzos de flexión y cortante. Este tipo de losa combina la resistencia del acero y el concreto para crear una estructura rígida y ligera.
La losa colaborante se utiliza principalmente en edificios industriales, comerciales y residenciales, ya que permite acelerar el proceso constructivo y reducir costos. La chapa metálica también actúa como soporte para el concreto fresco mientras endurece, eliminando la necesidad de cimbras o encofrados tradicionales.
Factores que Influencian la Resistencia de una Losa Colaborante
La resistencia de una losa colaborante depende de múltiples factores que deben considerarse en el diseño estructural. A continuación, se describen los principales:
1. Tipo y Espesor de la Chapa Metálica
La chapa perfilada puede variar en espesor y forma, afectando directamente la capacidad portante. Por ejemplo, chapas con mayor espesor y perfiles más profundos brindan mayor rigidez y resistencia al sistema.
2. Calidad y Resistencia del Concreto
El concreto que se vierte sobre la chapa debe tener una resistencia adecuada para trabajar en conjunto con el acero. Generalmente se utilizan concretos con resistencias desde 20 MPa hasta 35 MPa o más, dependiendo de las cargas previstas.
3. Refuerzo Adicional
En ciertas aplicaciones, se añade refuerzo de acero (mallas o varillas) para aumentar la capacidad de la losa colaborante, especialmente en zonas sometidas a esfuerzos mayores.
4. Luz y Apoyos de la Losa
La distancia entre apoyos y las condiciones de soporte influyen en la distribución de cargas y la flexión de la losa. Losas con luces mayores requieren diseños más robustos para evitar deformaciones excesivas o fallas.
5. Cargas Aplicadas
Las cargas permanentes (peso propio, acabados) y las cargas variables (personas, muebles, maquinaria) determinan la resistencia necesaria. Un correcto diseño considera todas estas cargas para garantizar la seguridad.
Cálculo de la Resistencia de una Losa Colaborante
Para determinar cuánto resiste una losa colaborante, se deben evaluar tanto los esfuerzos de flexión como los de cortante que actúan sobre el sistema. El diseño estructural se realiza siguiendo normas técnicas, como la Norma Técnica de Edificación Peruana (NTE E.060) o el AISC para acero.
Resistencia a Flexión
La capacidad resistente a flexión se calcula considerando la interacción entre el acero de la chapa y el concreto superior. La chapa actúa como tensión mientras el concreto trabaja a compresión. La fórmula básica para el momento resistente es:
Mu = φ × Mn
donde:
- Mu: Momento último resistente
- φ: Factor de resistencia (generalmente 0.9 para acero y concreto)
- Mn: Momento nominal basado en las propiedades del acero y concreto
El diseño considera que tanto la chapa como el concreto colaboran para resistir el momento aplicado.
Resistencia al Cortante
La losa colaborante debe también resistir esfuerzos cortantes, principalmente en los apoyos. La chapa metálica aporta resistencia al cortante, pero el concreto juega un papel fundamental. En ciertos casos, se emplean conectores metálicos para asegurar la colaboración adecuada entre ambos materiales.
Ejemplo Práctico: Capacidad de Carga de una Losa Colaborante
Supongamos una losa colaborante con chapa metálica de 0.9 mm de espesor y perfil trapezoidal, concreto de 25 MPa y una luz de 4 metros entre apoyos. En base al diseño estructural y normas, esta losa puede resistir cargas uniformemente distribuidas de aproximadamente 400 a 600 kg/m² sin deformaciones significativas.
Sin embargo, este valor puede variar ampliamente según el tipo de chapa, refuerzo, y condiciones específicas del proyecto. Por ello, siempre se recomienda que un ingeniero estructural realice los cálculos detallados para cada caso particular.
Ventajas de Utilizar Losa Colaborante
- Rapidez en la construcción: La chapa metálica sirve como encofrado permanente, acelerando el proceso.
- Reducción de costos: Menor uso de materiales y mano de obra frente a sistemas tradicionales.
- Mayor resistencia: Combina las propiedades del acero y concreto para soportar cargas elevadas.
- Flexibilidad en el diseño: Permite luces mayores y formas arquitectónicas diversas.
Consideraciones Importantes para Garantizar la Resistencia
Para asegurar que una losa colaborante cumpla con su función y resistencia esperada, es fundamental:
- Realizar un diseño estructural adecuado, siguiendo las normativas vigentes.
- Seleccionar materiales de calidad y especificar correctamente el tipo de chapa y concreto.
- Verificar la correcta instalación y unión entre la chapa y el concreto.
- Controlar las cargas aplicadas para no exceder la capacidad de diseño.
Conclusión
La resistencia de una losa colaborante depende de diversos factores técnicos y de diseño. En general, estas losas pueden soportar cargas importantes si se diseñan y ejecutan correctamente, combinando la chapa metálica y el concreto de manera eficaz. Para proyectos en Perú, es esencial considerar las normativas locales y contar con profesionales capacitados para garantizar la seguridad y durabilidad de la estructura.
Preguntas Frecuentes
¿Qué espesor de chapa metálica se recomienda para una losa colaborante?
Generalmente, se utilizan chapas con espesores entre 0.7 mm y 1.2 mm, dependiendo de la carga y luz de la losa. El diseño específico determinará el espesor ideal.
¿Puede una losa colaborante resistir cargas pesadas como maquinaria industrial?
Sí, siempre que se realice un diseño estructural adecuado que considere las cargas específicas y se utilicen materiales apropiados.
¿Cuál es la vida útil promedio de una losa colaborante?
Con un mantenimiento adecuado y protección contra la corrosión, la vida útil puede superar los 50 años.
¿Es necesario usar refuerzo adicional en la losa colaborante?
Depende de las cargas y el diseño. En muchos casos, se incorporan refuerzos para aumentar la capacidad y controlar fisuración.
¿La losa colaborante es adecuada para viviendas residenciales?
Sí, es común en viviendas, especialmente cuando se requieren soluciones rápidas y económicas con buenas capacidades estructurales.
