¿Cuánto mide la placa colaborante? Dimensiones y especificaciones
¿Cuánto mide la placa colaborante? Guía completa para entender sus dimensiones
La placa colaborante es un elemento fundamental en la construcción de estructuras de concreto armado y acero. Su función principal es actuar como un elemento de unión que permite la transferencia de esfuerzos entre diferentes componentes estructurales, especialmente en los sistemas mixtos de construcción. Pero, ¿cuánto mide exactamente la placa colaborante? En este artículo, te explicamos en detalle sus dimensiones, tipos y factores que influyen en su tamaño.
¿Qué es la placa colaborante?
Antes de responder a la pregunta sobre sus dimensiones, es importante entender qué es la placa colaborante y cuál es su función. Se trata de una lámina metálica, generalmente de acero, que se coloca sobre las vigas de acero para actuar como encofrado permanente y formar conjuntamente con el concreto una sección compuesta. Esto mejora la capacidad estructural y la rigidez del sistema.
Función principal
La placa colaborante facilita la interacción entre el acero y el concreto, permitiendo que ambos materiales trabajen conjuntamente para soportar cargas. Además, sirve como base para el vertido del concreto y como refuerzo para resistir esfuerzos de corte y tensión.
Dimensiones estándar de la placa colaborante
La medida de la placa colaborante varía según el diseño estructural, el tipo de construcción y las especificaciones del proyecto. Sin embargo, existen algunos estándares y dimensiones comunes que se utilizan en la industria de la construcción en Perú y otros países.
Ancho de la placa colaborante
El ancho suele estar determinado por el ancho de la viga de acero sobre la cual se coloca. Generalmente, las placas colaborantes tienen un ancho entre 60 y 120 centímetros. Este rango permite cubrir adecuadamente la viga y proporcionar suficiente superficie para la adhesión del concreto.
Espesor de la placa colaborante
El espesor es un factor crítico que afecta la capacidad portante y la durabilidad de la placa. Normalmente, el espesor varía entre 0.8 mm y 1.5 mm, dependiendo de las cargas que deba soportar y de los requerimientos estructurales. Un espesor mayor proporciona mayor resistencia, pero también incrementa el peso y el costo.
Longitud de la placa colaborante
La longitud es variable y depende del diseño del proyecto. En general, las placas colaborantes se fabrican en rollos o láminas que pueden extenderse hasta varios metros. En obra, se cortan a la medida necesaria para cubrir la longitud de las vigas o losa.
Factores que influyen en las medidas de la placa colaborante
Las dimensiones de la placa colaborante no son arbitrarias; dependen de varios factores técnicos y estructurales que deben considerarse para garantizar la seguridad y eficiencia del sistema mixto.
Cargas y solicitaciones estructurales
El tipo y magnitud de las cargas que la estructura debe soportar determinarán el espesor y ancho de la placa colaborante. Mayor carga implica la necesidad de una placa más resistente y, por ende, con mayor espesor o ancho.
Tipo de viga y perfil de acero
El diseño y perfil de la viga también influyen en las dimensiones. Por ejemplo, vigas con perfiles más anchos requerirán placas colaborantes más anchas para asegurar una transferencia adecuada de esfuerzos.
Normativas y estándares de construcción
En Perú, como en muchos países, existen normas técnicas que regulan las dimensiones y características de los elementos estructurales. Es fundamental que las placas colaborantes cumplan con estas normativas para garantizar la seguridad y durabilidad.
Tipos de placas colaborantes según su diseño
Además de las dimensiones, las placas colaborantes pueden clasificarse según su diseño o forma, lo cual también puede afectar sus medidas.
Placa colaborante lisa
Es la más común y consiste en una lámina metálica plana que se coloca sobre la viga. Su ancho y espesor se ajustan según los requerimientos estructurales, como se mencionó anteriormente.

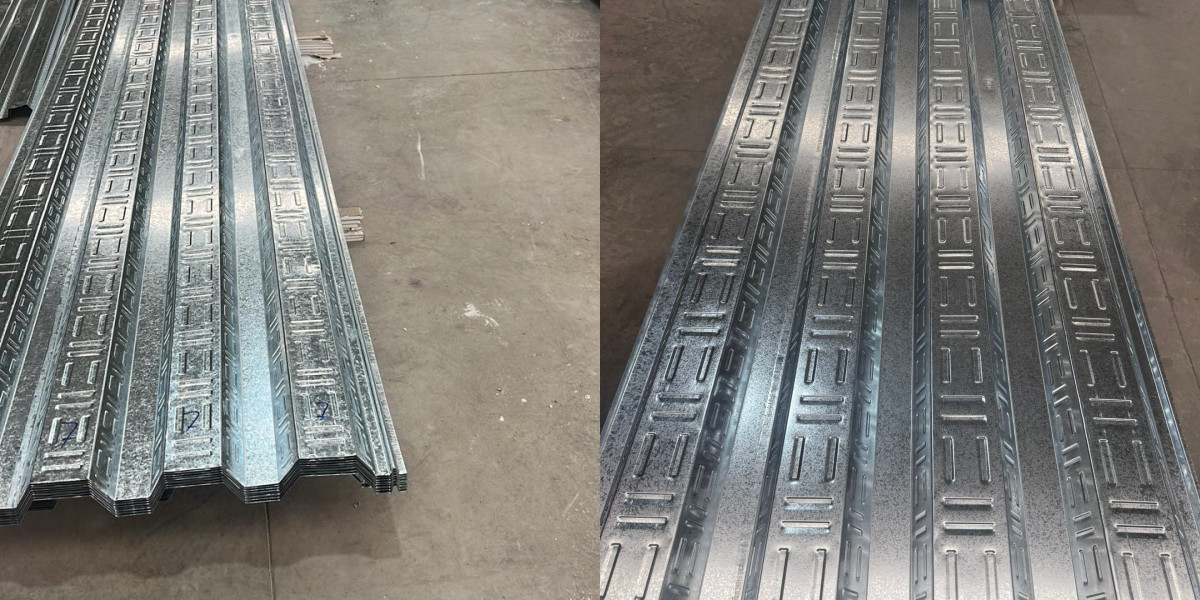

Placa colaborante con perfil corrugado
Este tipo de placa tiene una superficie ondulada o corrugada que mejora la adherencia con el concreto y proporciona mayor resistencia al deslizamiento. Las dimensiones pueden variar, pero el ancho suele ser similar al de las placas lisas.
Placa colaborante perforada
Algunas placas cuentan con perforaciones para facilitar el anclaje y la unión con otros elementos estructurales. Esto puede influir en el espesor necesario para mantener la resistencia adecuada.
Importancia de elegir la medida adecuada
Seleccionar la medida correcta de la placa colaborante es vital para el éxito del proyecto. Una placa demasiado delgada o estrecha puede comprometer la integridad estructural, mientras que una sobredimensionada puede incrementar costos innecesariamente.
Por ello, siempre es recomendable que un ingeniero estructural analice las especificaciones del proyecto y determine las dimensiones óptimas de la placa colaborante.
Conclusión
En resumen, la medida de la placa colaborante varía según múltiples factores, pero comúnmente tiene un ancho de 60 a 120 cm y un espesor de 0.8 a 1.5 mm. Su longitud se adapta a las necesidades del proyecto. Entender estas dimensiones y su función es esencial para garantizar la eficiencia y seguridad de las estructuras mixtas en la construcción.
Preguntas Frecuentes
¿Qué función cumple la placa colaborante en una estructura?
La placa colaborante actúa como un encofrado permanente y permite que el acero y el concreto trabajen juntos para soportar cargas, mejorando la resistencia y rigidez de la estructura.
¿Cuáles son las dimensiones más comunes de la placa colaborante?
Generalmente, el ancho varía entre 60 y 120 cm, el espesor entre 0.8 y 1.5 mm, y la longitud se ajusta según el proyecto.
¿Por qué es importante el espesor de la placa colaborante?
Porque influye directamente en la capacidad de carga y la durabilidad de la placa. Un espesor adecuado asegura resistencia contra esfuerzos estructurales.
¿Las placas colaborantes siempre son planas?
No, existen placas lisas, corrugadas y perforadas, cada una con características específicas para mejorar la adherencia y transferencia de esfuerzos.
¿Quién determina las medidas de la placa colaborante en un proyecto?
Un ingeniero estructural o especialista en diseño debe calcular y especificar las dimensiones adecuadas según las cargas, normativas y características del proyecto.
