Condiciones de Diseño de una Losa Colaborante en Perú
Condiciones de Diseño de una Losa Colaborante
El diseño de una losa colaborante es fundamental en la ingeniería civil para garantizar la estabilidad y funcionalidad de estructuras modernas. Este tipo de losa combina el hormigón con una estructura metálica, normalmente un perfil de acero, para trabajar conjuntamente y soportar cargas de manera eficiente. En este artículo, exploraremos las principales condiciones de diseño que deben considerarse para una losa colaborante, abordando aspectos técnicos, normativos y prácticos.
¿Qué es una Losa Colaborante?
Una losa colaborante es un sistema estructural compuesto por una placa metálica, generalmente de acero galvanizado, que actúa como encofrado perdido y trabaja en conjunto con el hormigón que se vierte sobre ella. Esta combinación permite que ambos materiales colaboren en la resistencia al esfuerzo, optimizando el uso de los materiales y acelerando el proceso constructivo.
Este sistema es muy utilizado en edificaciones comerciales, industriales y residenciales debido a su eficiencia, rapidez de montaje y reducción de peso propio en comparación con los sistemas tradicionales.
Condiciones Básicas de Diseño
1. Compatibilidad de Materiales
La colaboración entre el acero y el hormigón depende de la compatibilidad de sus propiedades mecánicas. El diseño debe garantizar que ambos materiales trabajen juntos sin que haya deslizamiento o falla prematura. Para esto, se deben considerar:

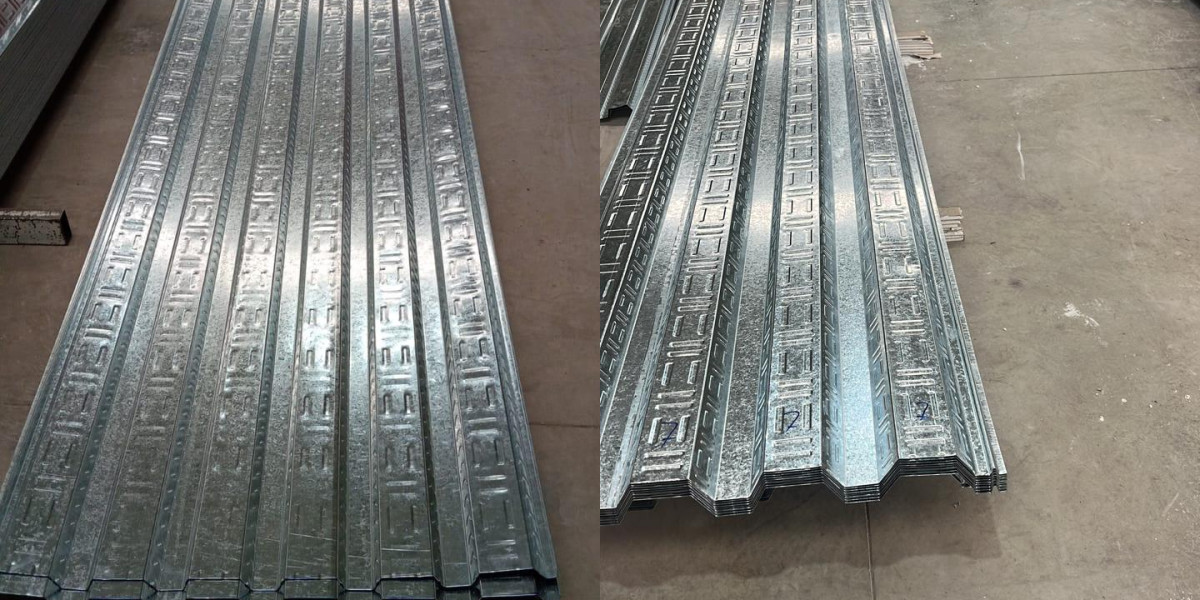

- Adherencia adecuada: La superficie metálica debe tener características que permitan una buena adherencia con el hormigón, como perfiles con nervaduras o perforaciones.
- Deformaciones compatibles: El acero y el hormigón deben deformarse de manera compatible bajo cargas para evitar la separación.
2. Resistencia y Seguridad Estructural
La losa colaborante debe diseñarse para soportar las cargas permanentes y variables a las que estará sometida, incluyendo:
- Cargas muertas: Peso propio de la losa, acabados y elementos permanentes.
- Cargas vivas: Personas, mobiliario y equipos temporales.
- Cargas accidentales: Como sismos y viento, según las normativas vigentes.
El diseño debe cumplir con los coeficientes de seguridad establecidos en normas peruanas e internacionales, asegurando que la estructura no falle bajo condiciones extremas.
3. Dimensionamiento de la Placa Metálica
La selección de la chapa metálica es crítica para el desempeño de la losa colaborante. Se debe dimensionar en función de:
- Espesor: Debe ser suficiente para soportar las cargas temporales durante la construcción y las cargas finales.
- Perfilado: La forma del perfil debe facilitar la colaboración con el hormigón y aumentar la rigidez.
- Capacidad de carga: Determinada mediante cálculos estructurales que consideran la flexión, corte y fatiga.
Aspectos Normativos para el Diseño
Normas Técnicas Peruanas
El diseño de losas colaborantes en Perú debe seguir las indicaciones de la Norma Técnica E.050 Diseño Sismorresistente y la NTP 399.010 Diseño de Estructuras de Concreto Armado. Estas normas establecen los requisitos para:
- Resistencia mínima del concreto y acero.
- Procedimientos para el análisis sísmico.
- Control de deformaciones y fisuración.
Adicionalmente, se recomienda la consulta de normas internacionales como las del AISC (American Institute of Steel Construction) para el diseño de componentes metálicos.
Consideraciones de Seguridad y Durabilidad
La protección contra la corrosión de la chapa metálica es esencial, especialmente en ambientes húmedos o corrosivos. Se debe considerar:
- Galvanizado de la chapa.
- Revestimientos adicionales si es necesario.
- Control de la calidad del concreto para evitar la penetración de agentes agresivos.
Proceso de Diseño y Cálculo
Análisis Estructural
El cálculo estructural debe incluir un análisis detallado de:
- Flexión y cortante en la losa.
- Comportamiento de la unión acero-hormigón.
- Distribución de cargas y reacciones en los apoyos.
Se utilizan métodos como el análisis por elementos finitos para simular el comportamiento real de la losa colaborante bajo diferentes condiciones de carga.
Detallado y Construcción
El diseño debe contemplar detalles constructivos que faciliten la ejecución y aseguren el rendimiento esperado, tales como:
- Disposición de las uniones soldadas o atornilladas.
- Espesor y tipo de acero utilizado.
- Planos detallados para el montaje y vertido del concreto.
Ventajas de una Losa Colaborante Bien Diseñada
Una losa colaborante que sigue las condiciones de diseño adecuadas ofrece múltiples beneficios:
- Reducción de peso propio: Al eliminar el encofrado tradicional y optimizar el uso del material.
- Rapidez en la construcción: La chapa metálica actúa como encofrado permanente, acelerando los tiempos.
- Mayor resistencia y capacidad de carga: La colaboración acero-concreto mejora el desempeño estructural.
- Flexibilidad en el diseño: Permite grandes luces y variadas configuraciones arquitectónicas.
Preguntas Frecuentes
¿Qué materiales se utilizan en una losa colaborante?
Generalmente se utiliza una chapa metálica de acero galvanizado junto con concreto armado. El acero actúa como encofrado y refuerzo, mientras que el concreto proporciona resistencia a la compresión.
¿Cuáles son las principales ventajas de usar una losa colaborante?
Entre las ventajas destacan su rapidez de construcción, reducción de peso propio, mayor capacidad estructural y la eliminación del encofrado tradicional.
¿Qué norma peruana regula el diseño de losas colaborantes?
El diseño debe seguir la Norma Técnica E.050 para estructuras sismorresistentes y la NTP 399.010 para concreto armado, además de recomendaciones internacionales para el acero.
¿Cómo se asegura la colaboración entre el acero y el concreto?
Mediante la selección de perfiles con nervaduras o perforaciones que mejoran la adherencia y diseño para evitar deslizamientos, asegurando que ambos materiales trabajen conjuntamente.
¿Qué cuidados se deben tener para la durabilidad de la losa colaborante?
Se deben proteger las chapas metálicas contra la corrosión mediante galvanizado o recubrimientos, además de controlar la calidad del concreto para evitar la penetración de agentes agresivos.
